Командоаппарат герконовый КАГВ-2

Взрывозащищенный командоаппарат КАГВ с дискретным выходным сигналом, применяется для дистанционного управления электроприводами основной и вспомогательной лебедок буровых установок с регулируемым приводом. Командоаппарат в стандартной комплектации имеет кабель длиной 12 метров для присоединения к клеммной коробке на буровой установке. Также возможно изготовление и поставка КАГВ-2 с длиной кабеля 16, 25, 35 метров и более.

Условия эксплуатации:
Климатическое исполнение командоаппарата КАГВ-2 - УХЛ с категорией размещения 2 по ГОСТ 15150-69.
Степень защиты командоаппарата от внешнего воздействия окружающей среды соответствует IP54 по ГОСТ 14254-96.
Командоаппарат КАГВ2 предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха от -40 до +40°С;
- относительная влажность окружающей среды до 100% при температуре 25°С;
- высота над уровнем моря до 1000 м;
- вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения М18 по ГОСТ 17516.1-90.
- рабочее положение - вертикальное. Крепление на стойке - боковое.
Окружающая среда не должна содержать агрессивные газы и пары в концентрациях, разрушающих детали и составные части командоаппарата и изоляцию.
Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее 10 МОм.
Номинальный режим работы командоаппарата - продолжительный.
Средний срок службы командоаппарата не менее 10 лет.

Устройство и принцип работы:
Конструктивно командоаппарат представляет собой изделие, состоящее из плоского стального диска, жестко закрепленного на валу привода командоаппарата и заключенного между двумя панелями, механически стянутыми между собой четырьмя специальными винтами, а также корпуса с фиксатором положений рычага управления и кабеля.
Кабель подводится к командоаппарату снизу и крепится к панели. К жилам кабеля пайкой присоединены проводники от герконов. Одна жила используется для внутреннего заземления и подсоединяется к проводнику, который винтом закреплен на панели. Каждая жила кабеля промаркирована согласно диаграмме переключения контактов командоаппарата.
Вал привода командоаппарата вращается в подшипниках скольжения (латунных втулках), установленных в панелях. С внешней стороны панели на выходном конце вала закреплен рычаг управления с рукояткой шаровидной формы.
Рычаг командоаппарата имеет нулевое положение, из которого он перемещается в обе стороны: вправо (по часовой стрелке) — "Подъем", влево (против часовой стрелки) — "Спуск".
На боковой стенке корпуса установлен зажим заземления для присоединения командоаппарата к общей сети заземления.
Командоаппарат имеет защитную дугу над корпусом на весь ход рукоятки рычага управления для предотвращения от случайного сдвига рычага. Дуга является съемной и крепится четырьмя винтами к боковым стенкам корпуса командоаппарата.
Для обеспечения взрывозащищенности командоаппарата КАГВ-2 (взрывозащита по виду "герметизация компаундом - m") герконы с проводниками, подсоединенными к жилам кабеля, и кабель в месте подсоединения залиты эпоксидным компаундом.

Диаграммы переключения контактов командоаппарата КАГВ:
- для исполнения 1 (44.67173-1ТТ)
- для исполнения 2 (44.67173-2ТТ)
- для исполнения 3 (44.67173-3ТТ)

Маркировка и упаковка:
Исполнение взрывозащиты КАГВ-2 по ГОСТ Р 51330.0-99 "повышенная надежность против взрыва", обеспечиваемый видом взрывозащиты "герметизация компаундом (m)" по ГОСТ Р 51330.17-99, и, в соответствии с маркировкой взрывозащиты 2ЕхmIIТ5Х по ГОСТ Р 51330.0-99, может эксплуатироваться во взрывоопасных зонах согласно главе 7.3 "Электроустановки во взрывоопасных зонах" и "Правил устройства электроустановок", где возможно образование взрывоопасных смесей категории IIA, IIB и IIС по группам Т1, Т2, Т3, Т4 и Т5 согласно ГОСТ Р 51330.19-99 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах.
Знак "Х" в маркировке взрывозащиты командоаппарата указывает на специальные условия безопасного применения: кабель командоаппарата КАГВ 2 должен подключаться вне взрывоопасной зоны или к клеммной коробке с соответствующим исполнением по взрывозащите.
Маркировка командоаппарата выполнена согласно ГОСТ 18620-86 (ГОСТ 12.2.020-76) и соответствует требованиям рабочих чертежей.
Командоаппарат КАГВ имеет табличку паспортных данных, выполненную фотохимическим способом. Ударным способом наносятся заводской номер и дата изготовления.
Каждая жила в кабеле командоаппарата промаркирована согласно диаграмме переключения контактов командоаппарата.
На корпусе командоаппарата имеются таблички: с маркировкой взрывозащиты 2ЕхmIIТ5Х по ГОСТ Р 51330.0-99, диаграммой переключения контактов и направлением движения рычага управления и его положениями.
Командоаппарат КАГВ имеет упаковку по ГОСТ 23216-78, предохраняющую его от попадания влаги и механических повреждений.

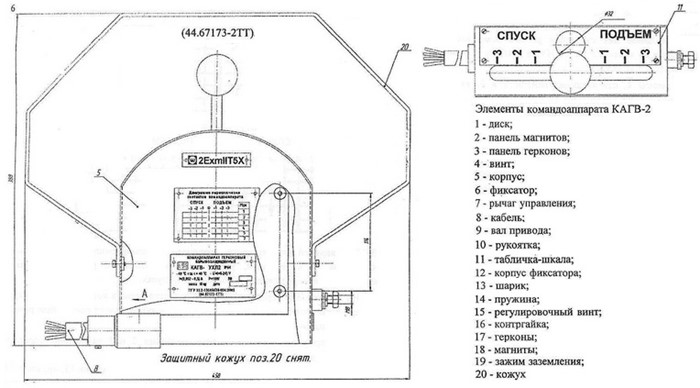

Общий вид командоаппарата КАГВ 2


кагв 2, командоаппарат кагв, герконовый командоаппарат для буровых установок

Пример записи условного обозначения командоаппарата согласно техническим требованиям 44.67173-2ТТ: Командоаппарат КАГВ-2 УХЛ2. Производится по ТУ У 31.2-13505026-004.2005.
