Контактор высоковольтный КВ2М
Высоковольтный контактор КВ-2М используется в составе реверсора РВ2М для управления электродвигателями и установками с активной и слабоиндуктивной нагрузкой, не подверженных воздействию атмосферных перенапряжений. Контакторы КВ2М эксплуатируются в условиях умеренного климата (У2), в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха.
Высота размещения над уровнем моря не более 1000 м, температура окружающего воздуха от - 45°С до + 50°С;
Перечень поставляемых запасных частей:
Катушка ПИТЖ.685422.005
Катушка ПИТЖ.685422.004
Катушка ПИТЖ.757443.001

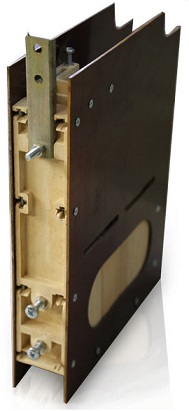

Камера дугогасительная ПИТЖ.686424.003
Контакт подвижный ПИТЖ.731323.001
Контакт неподвижный ПИТЖ.745261.003
технические характеристики
|
Параметры
|
Допустимые величины для контакторов
|
|
КВ2М-6-040-0,7
|
КВ2М-6-100-1,0
|
КВ2М-6-160-1,5
|
КВ2М-6-250-3,9
|
КВ2М-6-400-3,9
|
|
КВ-2М-6-032-0,7
|
КВ-2М-6-063-1,0
|
КВ-2М-6-100-1,5
|
КВ-2М-6-160-3,9
|
КВ-2М-6-250-3,9
|
|
Ном. напряжение, кВ
|
6
|
6
|
6
|
6
|
6
|
|
Наиб. раб. напряжение, кВ
|
7,2
|
7,2
|
7,2
|
7,2
|
7,2
|
|
Ном. ток частоты 50ГцА
|
40
|
100
|
160
|
250
|
400
|
|
Ном. ток частоты 60 ГцА
|
32
|
68
|
100
|
160
|
250
|
|
Ном. ток отключения, кА
|
0,7
|
1
|
1,5
|
3,9
|
3,9
|
|
Включающая способность, кА
|
1,5
|
1,5
|
1,5
|
3,9
|
3,9
|
|
Ток эл.динамич. стойкости, кА
|
4
|
5,5
|
6
|
8
|
8
|
|
Ток термич. стойкости 4-х сек, кА
|
2
|
2
|
2
|
3,9
|
3,9
|
|
Кол-во витков катушки магн. дутья
|
20
|
9
|
6
|
4
|
3
|
|
Частота включений в час, не более
|
300
|
300
|
300
|
300
|
300
|
|
Величина электромагн. привода
|
4 |
4 |
4 |
5 |
5 |
|
Режим работы
|
Прерывисто-продолжительный или повторно-кратковременный
|
|
Масса контактора, кг
|
98
|
98
|
98
|
113
|
113
|

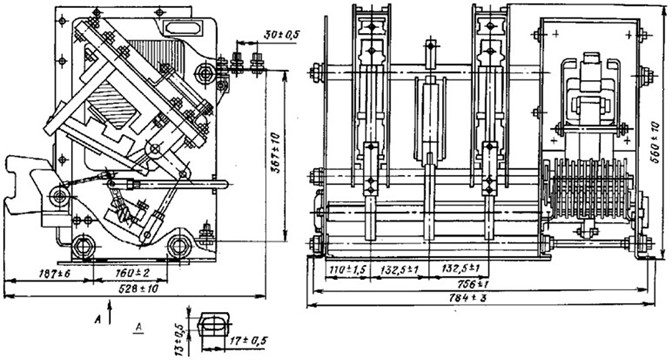

Габаритные размеры
