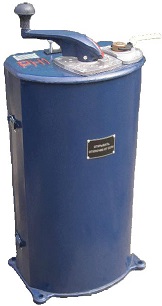

Контроллер силовой КС-304, КС-305
Силовой командоконтроллер КС-305 и КС-304 применяется для реостатного пуска и электродинамического торможения тяговых электродвигателей рудничных контактных электровозов серий К7, К10, К14, работающих от контактной сети постоянного тока напряжением 250в. Возможно применение в шахтах не опасных в отношении газа и пыли.
Условия эксплуатации:
- Конструктивное исполнение контроллера - рудничное нормальное РН1 по ГОСТ Р51330.20-99.
- Климатическое исполнение контроллера – У и Т по ГОСТ 15150-69.
- Категория размещения - 5 (в шахтах с повышенной влажностью и запыленностью).
- Рабочее положение контроллера КС – вертикальное.
- Режим работы - повторно-кратковременный ПВ 20%.
- Охлаждение - естественное.
- Группа условий эксплуатации по механическим факторам - М25.
- Степень защиты - IP54.
- Уровень изоляции – 1
- Гарантийный срок эксплуатации - 2 года.
Перечень запасных частей контроллера КС:
- главный полюс
- добавочный полюс
- контакт 8ВХ551020, 8ВХ551046, 8ВХ55.10.20, 8ВХ551.020, ЕИВЦ757479.017
- палец 5ВХ568010, 5ВХ 568.010, 5ВХ.568.010, 8ВХ551046-16
- пластина сегмента 5ВХ551044-06
- дугогасительная камера 5ВХ740014, 5ВХ.740.014
- сегмент контактный 8ТХ556009, 8ТХ55.60.09, 8ТХ556.009
- кулачковый элемент 6ВХ687006, 6ВХ.687.006, 6ВХ 687.006
- сегмент 8ВХ556016 в сборе, 8ВХ.556.016сб
- сегментодержатель 8ВХ556017, 8ВХ.556.017
- изолятор 8ТХ780014, 8ВХ780027
- щетки ЭГ-74 20х50х64, Т-71 20х50х64
- контакт ШР-185-1500, контакт ШР185-1900
технические характеристики
|
Род тока
|
постоянный
|
|
Номинальное напряжение, В
|
|
|
- главных цепей и цепей управления,
|
250
|
|
- цепей освещения и сигнализации,
|
24
|
|
Номинальный ток, А
|
|
|
- главных цепей,
|
410
|
|
- цепей освещения, сигнализации и блокировки,
|
5
|
|
Ток длительного режима, A
|
200
|
|
Количество контактов:
|
|
|
- коммутирующих,
|
11
|
|
- реверсивных,
|
8
|
|
- в цепях освещения, сигнализации,
|
4
|
|
- в цепях блокировки,
|
1
|
|
Нажатие контактов, Н
|
|
|
- коммутирующих и реверсивных,
|
40±5
|
|
- цепей освещения, сигнализации и блокировки,
|
не менее 2,8
|
|
Раствор коммутирующих контактов, мм
|
|
|
- коммутирующих,
|
12±3
|
|
- реверсивных,
|
9±2
|
|
- цепей освещения, сигнализации и блокировки,
|
10±2
|
|
Механическая износостойкость, циклов, не менее
|
|
|
- главного барабана,
|
5х105
|
|
- реверсивного барабана,
|
1х104
|
|
Коммутационная износостойкость при номинальном токе и напряжении, циклов ВО, не менее,
|
25х104
|
|
Масса, кг,
- командоконтроллер КС 304
- командоконтроллер КС 305
|
103
150
|

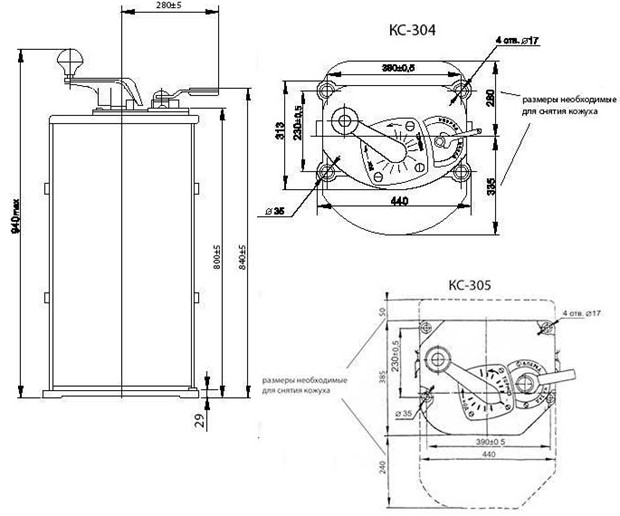

Габаритные и установочные размеры
