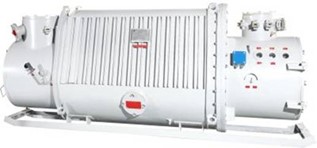

Подстанция взрывозащищенная КТПВ

Комплектная взрывозащищенная трансформаторная подстанция КТПВ (аналогична снятым с производства подстанциям ТСВП, ТСШВП и на 80% унифицирована с ними) применяется для питания токоприемников трехфазным переменным током частотой 50 Гц, а также обеспечения защиты от токов утечки и максимальной токовой защиты линии низшего напряжения в подземных выработках шахт, опасных по газу (метану) и угольной пыли. Работа шахтных трансформаторных подстанций КТПВ отличается отсутствием повторно-кратковременного режима работы.

Подстанция трансформаторная КТПВ предназначена для работы в следующих условиях:

- температура окружающего воздуха от минус 10 до плюс 35°С;

- относительная влажность окружающего воздуха до 100% при температуре плюс 35°С;

- отсутствие резких толчков и ударов;

- запыленность окружающего воздуха не более 1000 мг/м3;

- рабочее положение в пространстве - горизонтальное; допускается отклонение от рабочего положения до 15° в любую сторону.

- исполнение по взрывозащите - РВ 4В 3В (ExdI).

- степень защиты от внешних воздействий - IP54 по ГОСТ 14254-96.

Структура условного обозначения КТПВ-Х/6-Х-Х5:

К - комплектная,

Т - трансформаторная,

П - подстанция,

В - взрывобезопасная,

Х - номинальная мощность, кВА,

6 - класс напряжения трансформатора, кВ,

Х - номинальное вторичное напряжение (или сочетание напряжений), кВ,

Х5 - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150-69.

Подстанция КТПВ состоит из следующих составных частей:

- силового трансформатора;

- распределительного устройства высшего напряжения РУВН, корпус которого совмещен с корпусом силового трансформатора;

- распределительного устройства низшего напряжения РУНН;

- ходовой части.

Пример записи обозначения подстанции мощностью 630 кВ·А класса напряжения 6 кВ с сочетанием вторичных напряжений 1,20/0,69 кВ при ее заказе и в документации другого изделия: Подстанция КТПВ-630/6-1,2/0,69 УХЛ5.
