Реверсор вакуумныйм РВ2М

Электромагнитный высоковольтный реверсор РВ-2М применяется для управления электроприводом шахтных подъемных установок напряжением 6 кВ трехфазного переменного тока частоты 50 Гц, не подверженных воздействию атмосферных перенапряжений или же на установках, имеющих соответствующие средства грозозащиты. Возможно применение реверсора и в других отраслях промышленности в аналогичных условиях.
Конструктивно РВ-2М представляет собой металлический шкаф с закрепленными внутри тремя контакторами КВ-2М. Отличие от вакуумного реверсора РВВ - применение в схеме работы электромагнитных контакторов для реверсирования электродвигателя и для питания статора электродвигателя постоянным током при динамическом торможении или током низкой частоты при автоматизации установки. Принцип работы электромагнитного контактора при этом заключается в гашении электрической дуги в узких щелях камеры дугогашения.
Реверсор РВ-2М У2 аналогичен устаревшему реверсору РВМ. Климатическое исполнение У, категория размещения 2 по ГОСТ 15150. Выпускается по ТУ 16-526.131-80.

технические характеристики

 Номинальное напряжение, кВ

6

 Наибольшее рабочее напряжение, кВ

7,2

 Номинальный ток частоты 50 Гц, А

40/100/160/250/400

 Номинальный ток частоты 60 Гц, А

32/63/100/160/250

 Номинальный ток отключения, кА

0,7/1,0/1,5/3,9/3,9

 Ток включения, кА

1,5/1,5/1,5/3,9/3,9

 Ток электродинамической стойкости (амплитудное значение), кА

4,0/5,5/6,0/8,0/8,0

 Ток термической стойкости 4-х секундный (эффективное значение), кА

2,0/2,0/2,0/3,9/3,9

 Частота включений в час, не более

300

 Режим работы

прерывисто-продолжительный/
повторно-кратковременный

 Напряжение цепей управления (втягивающей катушки), В
 - при постоянном токе
 - при переменном токе


110, 220
127, 220, 380

 Масса, кг

615

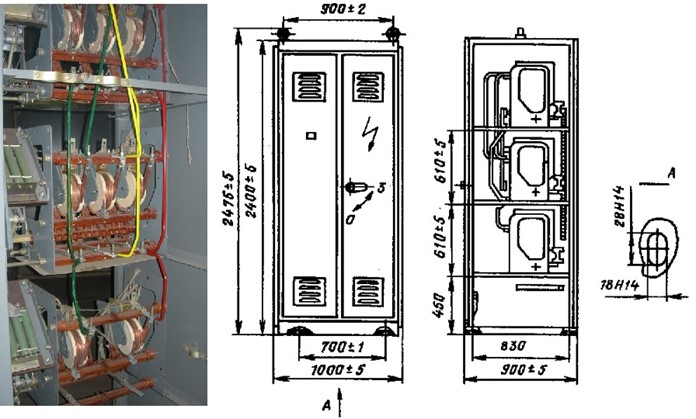

Общий вид и габаритные размеры

Поставляемые запчасти к реверсору:
Камера дугогасительная РВ-2М,
Катушка втягивающая РВ-2М,
Катушка силовая РВ-2М,
Катушка магнитного дутья РВ-2М,
Контакт силовой неподвижный РВ-2М,
Контакт силовой подвижный РВ-2М,

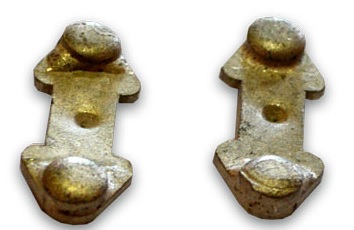

Контактный мостик РВ-2М,
Пружина РВ-2М,

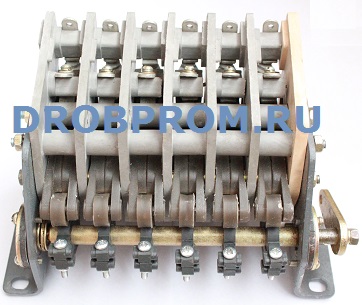

Блок контактов РВ-2М.
