Устройство КРУВ-6

Комплектное распределительное устройство КРУВ-6 используется для распределения электроэнергии в сетях с изолированной нейтралью и напряжением 6кВ, частотой 50Гц и применяется для защиты электроустановок в угольных шахтах, опасных по газу и пыли.  Распредустройство КРУВ-6 выпускается в следующих модификациях: В - вводное, С - секционное, ОП – отходящие присоединения, ОТ - отходящее присоединение со встроенным трансформатором.

Устройство КРУВ-6 обеспечивает:
- оперативное местное включение и отключение;
- оперативное ручное включение;
- оперативное дистанционное включение и отключение;
- отключение отходящих присоединений для производства осмотров и ремонтов;
- возможность использования замыкающего блок-контакта собственного выключателя в искробезопасных цепях внешних устройств автоматики (метан-реле, водоотлива и т.п.) или телеуправления;
- возможность подключения контактов реле внешних дополнительных устройств защиты и контроля (защиты от замыканий на землю, защиты от несимметричных режимов, газовой защиты, аппаратуры контроля воздуха), устройств телемеханики и технологической автоматики напряжением не выше 250В;
- возможность подключения вынесенного устройства контроля электроэнергии УКЭШ;
- электрическую блокировку против подачи напряжения на отходящее присоединение с сопротивлением изоляции относительно земли менее 360 кОм, а также на отходящее присоединение, отключенное защитой от токов короткого замыкания;
- блокировку против повторного включения при отказе механизма, удерживающего выключатель во включенном положении;
- функциональную проверку исправности максимальной токовой защиты на контрольной уставке, блокировочного реле утечки и защиты от однофазных замыканий на землю;
- контроль величины напряжения и тока в силовых цепях;
- местную (механическую и электрическую) и дистанционную (в пульте дистанционного управления) сигнализацию о включенном и отключенном положении выключателя;
- сигнализацию о срабатывании блокировочного реле утечки;
- сигнализацию о срабатывании защиты от токов короткого замыкания;
- сигнализация о срабатывании защиты от токов перегрузки (для шкафов отходящих присоединений);
- возможность отключения устройств защиты минимального напряжения (при необходимости);
- сигнализацию о срабатывании защиты от однофазных замыканий на землю.

Устройство.
Шкаф КРУВ-6В представляет собой взрывонепроницаемый корпус, разделенный на камеры взрывонепроницаемыми перегородками. В верхней части корпуса находятся четыре камеры, две средние из которых являются вводными, а две крайние – камеры разъединителей. В нижней части корпуса расположена камера выключателя с корпусами вторичных цепей. Камера выключателя закрывается дверью, остальные камеры – крышками.
Для присоединения к КРУВ-6В питающих и отходящих кабелей используются кабельные вводы. Одновременно может быть присоединено два питающих и два отходящих кабеля. Для дистанционного включения, отключения и для сигнализации состояния устройства КРУВ-6В используется пульт дистанционного управления ПДУ-1. В зависимости от модификации устройство комплектуется электромагнитным выключателем ВЭВ-6-16-630 или вакуумным выключателем ВВ-6/10-12,5-630, трансформатором ТЛКИ-6 или трансформатором ТЗЛМ-1.
Взрывозащищенность устройства КРУВ-6В достигается за счет заключения электрических частей во взрывонепроницаемые оболочки, которые выдерживают давление взрыва и совместно с электрическими средствами защиты исключают передачу взрыва в окружающую взрывоопасную среду. Искробезопасность выходных цепей дистанционного управления обеспечивается разделением их и искроопасных цепей с помощью промежуточных трансформаторов и использованием отдельного кабеля длиной не более 10км для дистанционного управления, снижением токов короткого замыкания вторичных обмоток промежуточных трансформаторов путем введения ограничительных резисторов.
Пожаробезопасность достигается применением негорючих материалов, применением вакуумного коммутационного аппарата, защитой с помощью предохранителей от токов короткого замыкания в цепях вторичной коммутации, максимально-токовой защитой силовых цепей, защитой от перегрузки токоприемников и защитой от однофазных замыканий на землю.

Условия эксплуатации:
- высота над уровнем моря – не более 1000 м;
- температура окружающего воздуха от -10 до +35 °C;
- относительная влажность окружающего воздуха до 100 % при температуре +35 °C;
- рабочее положение в пространстве – вертикальное (допускается отклонение 10° в любую сторону);
- запыленность окружающего воздуха до 1000 мг/м
- окружающая среда не должна содержать едких паров и газов в концентрациях, разрушающих металл и изоляцию;
- устройство должно быть защищено от прямого попадания воды.

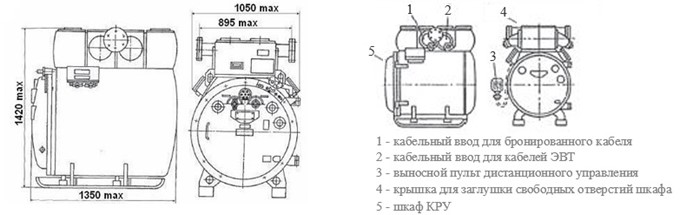

Габаритные и установочные размеры шкафа КРУВ-6:

технические характеристики КРУВ-6

Перечень поставляемых запчастей и комплектующих для КРУВ-6:
