Станок буровой НКР-100МА, НКР-100МВА

Буровые станки НКР-100МА и НКР-100МВА с приводом от электродвигателя применяются для подземного бурения скважин в условиях кругового веера, диаметром от 105 до 130 мм., в породах крепостью 6...18 по шкале Протодьяконова. Глубина бурения станков НКР-100МА составляет 50 метров, станков НКР-100МВА - 80 метров.
Бурение осуществляется ударно-вращательным способом при помощи закрепленного на ставе пневмоударника с диаметром коронки от 105 до 130 мм. При бурении скважин в породах малой крепости пневмоударник может быть заменен колонковой трубой со специальной коронкой для вращательного бурения.

Устройство.
Базовым узлом станка НКР-100М является редуктор с пневмозахватом - на нем крепятся все остальные узлы и с его помощью станок устанавливают на колонке в нужное положение. Редуктор удерживает и вращает став штанг, когда подающий патрон разъединяется со штангой для последующего захвата ее в новом месте. В корпусе редуктора запрессованы направляющие, по которым перемещается подающий патрон.
Подающий патрон предназначен для подачи и вращения бурового инструмента во время бурения, а также для извлечения его из скважины. Он представляет собой ступенчатый редуктор с пневматическим зажимным устройством. Патрон перемещается по двум направляющим с помощью пневматических податчиков. Подвижное шлицевое соединение связывает подающий патрон и редуктор с пневмозахватом, передающим крутящий момент от двигателя ставу штанг.
Станок НКР-100М выпускается с кулачками, предназначенными для зажима штанги диаметром 63 мм. Подбором кулачков соответствующих размеров патрон может быть приспособлен для зажима штанг диаметром менее 63 мм.
Пульт управления НКР-100М предназначен для управления работой станка. Пульт управления станка с электроприводом состоит из крана управления подачей, автоматического устройства, стопкрана, регулятора давления, водяного вентиля, крана управления пневмоударником и крана управления шламоотводом.
Распорная колонка предназначена для установки станка в рабочее положение и закрепления его при бурении скважин вертикального или горизонтального направления. Колонку устанавливают в горной выработке вертикально и распирают винтом, подложив под башмаки деревянные подкладки.
Ручная лебедка предназначена для подъема станка при установке на колонке и при изменении высоты закрепления станка.

колесо зубчатое 1-1031, крышка поршня 1-1018, поршень 1-1020, вал-шестерня 1-1072, вал-шестерня 1-2009, вал-шестерня 1-2041, гильза 1-1021, кулачок 1-1038, шестерня солнечная 1-2086, шестерня планетарная 1-2011, водило 1-2016, шестерня коронная 1-2015, муфта 1-3000, шток 1-4018, направляющая 1-2028, промежуточный вал 2-2008, переходник 2-2005, шестерня 1-2038, полумуфта 1-2711, червяк ба100к-2-19-2, валик ба100м-2-6-8, промежуточный вал 1-2008, переходник 1-2005, втулка 1-1028, колокол 0-1013, метчик 0-1012, лебедка ба100к-2-19-0, полумуфта 1-2712, ограждение штанги 0-0300, рукав 1-5020, фильтр 2-8000, масленка 2-8000, винт ба100м-2-2-0, пневмоцилиндр 1-9100, шламоотвод 1-9000, двигатель 0-0900, ловитель 0-1100-01, поршень 1-4200, крышка 1-1071, втулка 1-1032, втулка 1-1033, кулачок 1-1038, гильза 1-1021, крышка 2-1018, пульт управления 1-3000, корпус патрона 1-1016, направляющая 1-2028, фланец 2-2011, цилиндр 1-4100, крышка 1-4003, штанга нкр 63-1050, штанга мх 207.00, вал-шестерня 1-1072, шестерня 1-2038, гильза 1-1021, поршень 1-1020, колесо зубчатое 1-1031, крышка 1-1018, кулачок 1-1038, муфта 1-3000, переходник 2-2005, вал шлицевой 2-2008, направляющая 1-2028, вал-шестерня 2-2002, вал-шестерня 2-2001, шток податчика 1-4018, кабель крпт 3х4+1х2,5

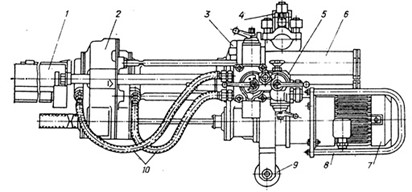

Сборочные единицы станка НКР100МА(МВА):
 1 - ограждение штанги,
 2 - подающий патрон,
 3 - редуктор с пневмозахватом,
 4 - кронштейн,
 5 - пульт управления,
 6 - податчики,
 7 - электродвигатель,
 8 - кожух двигателя,
 9 - каток,
10 - рукава.

технические характеристики:

Наименование параметра

станок НКР-100МА

станок НКР-100МВА

 Диаметр скважины, мм

105...130

 Количество податчиков

  2 4

 Глубина бурения, м

50

80

 Рабочее давление, МПа:
 - воздуха
 - воды


0,5
1...1,2

 Расход воздуха, м³/мин

10

10

 Расход воды, л/мин

10...12

 Усилие подачи, кгс

600

1200

 Габаритные размеры выработки, м:
 - для горизонтального бурения
 - для вертикального бурения


2,8×1,8
2,8×2,8

 Тип электродвигателя

 4А100L4, МО5

 Тип кабеля питания

 КРПТ 3х4+1х2,5

 Масса (без штанг), кг

690

814

 Масса комплекта поставки, кг

1282

1570



Перечень поставляемых запчастей к станкам НКР-100:

Колесо зубчатое НКР-100М 1-1031 (z-96),
Крышка поршня НКР-100М 1-1018,
Поршень НКР-100М 1-1020,
Вал-шестерня НКР-100М 1-1072 z-24,
Вал-шестерня НКР-100М 1-2009,
Вал-шестерня НКР-100М 1-2041,
Гильза НКР-100М 1-1021,
Кулачок НКР-100М 1-1038,
Шестерня солнечная НКР-100М 1-2086,
Шестерня планетарная НКР-100М 1-2011,
Водило НКР-100М 1-2016,
Шестерня коронная НКР-100М 1-2015,
Муфта НКР-100М 1-3000,
Шток НКР-100М 1-4018,
Направляющая НКР-100М 1-2028,
Промежуточный вал НКР-100М 2-2008 плоский,
Переходник НКР-100М 2-2005,
Шестерня НКР-100М 1-2038,
Полумуфта НКР-100М 1-2711,
Червяк к ручной лебедке БА-100К-2-19-2,
Валик к ручной лебедке БА-100М-2-6-8,
Промежуточный вал НКР-100М 1-2008 шлиц,
Переходник НКР-100М 1-2005,
Втулка НКР-100М 1-1028,
Колокол НКР-100М 0-1013,
Метчик  НКР-100М 0-1012,
Лебедка ручная БА-100К-2-19-0,
Полумуфта НКР-100М-1-2712,
Ограждение штанги НКР-100МПА-0-0300,
Рукав НКР-100МА-1-5020,
Фильтр-автомасленка НКР-100М-2-8000,
Винт БА 100М-2-2-0,
Пневмоударник П-105, 		 Пневмоцилиндр НКР-100МА-1-9100,
Шламоотвод НКР 100МЛ-1-9000,
Электродвигатель НКР-100МА-0-0900,
Ловитель твердого сплава НКР-100-0-1100-01,
Поршень НКР-100М-1-4200,
Крышка НКР100М-1-1071,
Втулка НКР-100М 1-1032,
Втулка НКР-100М 1-1033,
Крышка НКР-100М 2-1018,
Пульт управления НКР-100М 1-3000,
Корпус подающего патрона НКР-100М 1-1016,
Направляющая НКР-100М 1-2028,
Фланец НКР-100М 2-2011,
Цилиндр НКР-100М 1-4100,
Крышка НКР-100М 1-4003,
Вал-шестерня НКР100М-1-1072,
Шестерня НКР100М-1-2038,
Гильза НКР100М-1-1021,
Поршень НКР100М-1-1020,
Колесо зубчатое НКР100М-1-1031,
Крышка НКР100М-1-1018,
Кулачок НКР100М-1-1038,
Муфта сальниковая НКР100М-1-3000,
Переходник НКР100М-2-2005,
Вал шлицевой НКР100М-2-2008,
Направляющая НКР100М-1-2028,
Вал-шестерня НКР-100МПА-2-2002,
Вал-шестерня НКР-100МПА-2-2001,
Шток податчика НКР100МА-1-4018,
Втулочно-пальцевая муфта НКР100М-1-2710,
Пневмораспределитель ГВ 76-22,
Штанга НКР-63х1050 МХ207.00,
Пневмоударник П-110,
