Гидромотор планетарно-роторный ГПРФ-М 160-630
Гидромоторы ГПР-Ф-М (GPR-F-M) типоразмеров 160-630, широко применяются в механизмах сельскохозяйственных, лесоперерабатывающих и дорожных машин, а также в нефтеперерабатывающем оборудовании и станкостроении.
технические характеристики гидромоторов ГПРФ-М 160-630
|
Наименование параметров
|
Значение параметров
|
|
ГПРФ-160
|
ГПРФ-200
|
ГПРФ-250
|
ГПРФ-320
|
ГПРФ-400
|
ГПРФ-500
|
ГПРФ-630
|
|
Номинальный рабочий объем, см3/об
|
160±4,8
|
200±6
|
250±7,5
|
320±9
|
400±12
|
500±15
|
630±19
|
|
перепад давления , МПа
|
|
|
- номинальное
|
16
|
|
- максимальное
|
20
|
|
Крутящий момент, Нм
|
|
|
|
|
|
|
|
|
- номинальный
|
365
|
454
|
567
|
716
|
908
|
1114
|
1430
|
|
- страгивания
|
300
|
370
|
465
|
585
|
745
|
915
|
1174
|
|
Номинальный расход жидкости, л/мин
|
96+9,6
|
|
Частота вращения, об/мин
|
600±60
|
480±36
|
378±36
|
300±24
|
240±24
|
190±15
|
150±15
|
|
Допустимая нагрузка на хвостовик вала, Н не более:
1) радиальная в плоскости, отстоящей от торца вала на 20 мм.
|
5200
|
4700
|
4200
|
3500
|
3100
|
2800
|
2500
|
|
2) осевая
|
не допускается
|
|
L, mm
|
215
|
219
|
225
|
232
|
241
|
251
|
266
|
|
Масса, кг
|
20
|
20,5
|
21
|
22
|
23
|
23,5
|
24
|

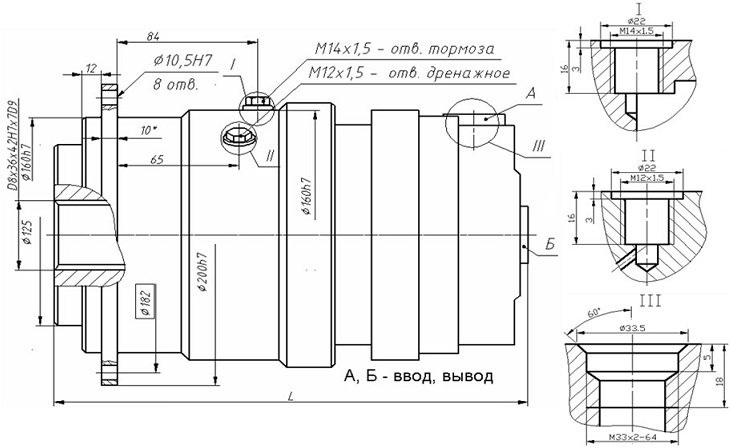

технические характеристики гидромоторов ГПРФ-М 160-630-01 с тормозом
|
Параметры
|
ГПРФ-160
|
ГПРФ-200
|
ГПРФ-250
|
ГПРФ-320
|
ГПРФ-400
|
ГПРФ-500
|
ГПРФ-630
|
|
Номинальный рабочий объем, см3
|
160
|
200
|
250
|
320
|
400
|
500
|
630
|
|
Перепад давления, МПа
- номинальное
- максимальное
|
16
20
|
|
Крутящий момент, Нм, не менее
- номинальный
- страгивания
|
365
300
|
454
370
|
567
465
|
716
585
|
908
745
|
1114
915
|
1430
1174
|
|
Ном. расход жидкости, л/мин
|
96+9,6
|
|
Частота вращения, об/мин
|
600+60
|
480+36
|
378+36
|
300+24
|
240+24
|
190+15
|
150+15
|
|
Радиальная и осевая нагрузка на внутреннюю втулку не допускается
|
|
Коэффициент полезного действия,
не менее
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
|
Тормоз
|
нормально-замкнутый
|
|
Тормозной статический момент,Нм,
не более
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
Давление растормаживания, Мпа
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
|
Длина, мм
|
275
|
280
|
285
|
293
|
302
|
312
|
327
|
|
Масса, кг
|
24
|
28
|
34
|
41
|
42
|
44,5
|
46
|

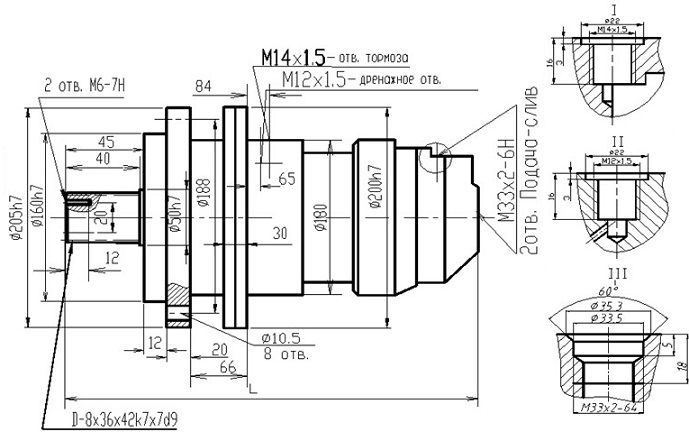

технические характеристики гидромоторов ГПРФ-М 160-630-02 с тормозом и выходным валом
|
Параметры
|
ГПРФМ-160
|
ГПРФМ-200
|
ГПРФМ-250
|
ГПРФМ-320
|
ГПРФМ-400
|
ГПРФМ-500
|
ГПРФМ-630
|
|
Номинальный рабочий объем, см3
|
160
|
200
|
250
|
320
|
400
|
500
|
630
|
|
Перепад давления, м
- номинальное
- максимальное
|
16
20
|
|
Крутящий момент, Нм
- номинальный
- страгивания
|
365
300
|
454
370
|
567
465
|
716
585
|
908
745
|
1114
915
|
1430
1174
|
|
Номинальный расход жидкости, л/мин
|
96+9,6
|
|
Частота вращения, об/мин
|
600+60
|
480+36
|
378+36
|
300+24
|
240+24
|
190+15
|
150+15
|
|
Радиальная нагрузка на выходной вал, Н
|
32000
|
|
Коэффициент полезного действия,
не менее
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
0,85
|
|
Тормоз
|
нормально-замкнутый
|
|
Тормозной статический момент, Нм,
не более
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
Давление растормаживания, Мпа
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
1,9…25
|
|
Длина, мм
|
433
|
438
|
444
|
451
|
460
|
471
|
485
|
|
Масса, кг
|
24
|
28
|
34
|
41
|
42
|
44,5
|
46
|
