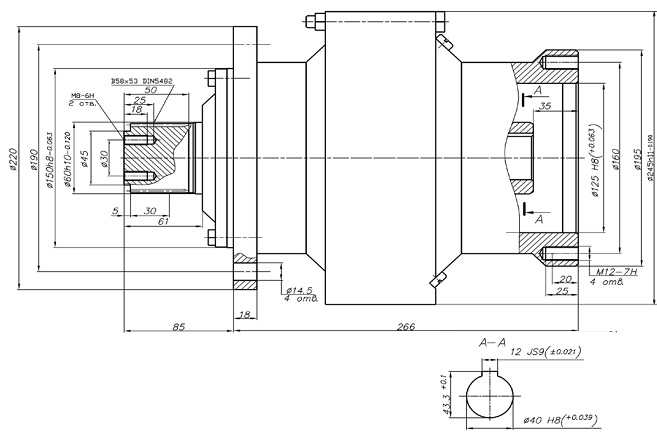

Планетарный редуктор ГПР-Ф-М 500-10
|
![](/filestore/%d0%93%d0%b8%d0%b4%d1%80%d0%b0%d0%b2%d0%bb%d0%b8%d0%ba%d0%b0/%d0%bf%d0%bb%d0%b0%d0%bd%d0%b5%d1%82%d0%b0%d1%80%d0%bd%d1%8b%d0%b9%20%d1%80%d0%b5%d0%b4%d1%83%d0%ba%d1%82%d0%be%d1%80%20%d0%b3%d0%bf%d1%80%d1%84%d0%bc.jpg)
Передаточное число редуктора i=4,42.
Максимальный крутяшейся момент на выходном валу редуктора Мкр.=5000 Нм. Нагрузка на редуктор постоянная и переменная по величине (в пределах допускаемого крутящего момента ) и направлению.
Допустимая частота вращения выходного вала редуктора n max =170 об/мин.
Радиальная нагрузка на выходной вал редуктора – 32 кН max, осевая нагрузка – не допускается.
Положение в пространстве – горизонтальное.
Масса редуктора – 53 кг.
Ресурс редуктора – 6000 ч.

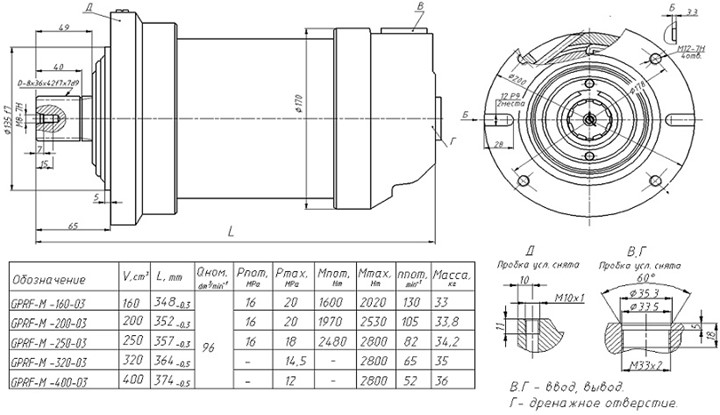

Планетарно-роторный гидромотор со встроенным редуктором
![](/filestore/resizedimages/ffbaa05c-6e93-4c0d-9c57-c26aa02bd6ec.jpg)
Передаточное число редуктора - 4,42.
Положение в пространстве-горизонтальное.
Радиальная нагрузка на выходной вал редуктора - 32 кН max.

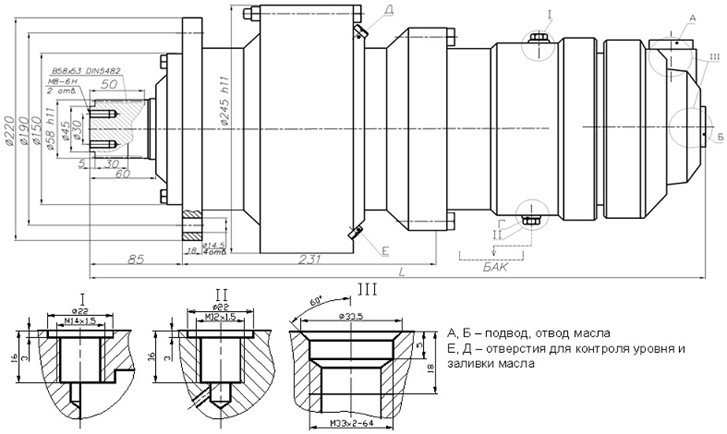

Планетарный гидромотор с тормозом и редуктором ГПР-Ф-М 160-630-04-01
![](/filestore/resizedimages/d987e354-1ea9-4f4d-aeff-51add81429c9.jpg)
1. Давление растормаживания 1.9…25 MPa.
2. Максимальный тормозной момент на выходной вал редуктора - 5000 Нм.
3. Передаточное число встроенного редуктора i=4,42.
4. Радиальная нагрузка на выходной вал редуктора – 32 кН max, осевая нагрузка – не допускается.
5. Положение в пространстве-горизонтальное.
Наименование
|
P nom,
Mpa
|
P max,
Mpa
|
Q nom
л/мин
|
Q max
л/мин
|
n nom,
об/мин
|
n min,
об/мин
|
n max,
об/мин
|
ГПРФ-М 160-04-01
|
16
|
20
|
96
|
120
|
135
|
4
|
170
|
ГПРФ-М 200-04-01
|
16
|
20
|
96
|
120
|
109
|
3
|
136
|
ГПРФ-М 250-04-01
|
16
|
20
|
96
|
120
|
85
|
2,5
|
106
|
ГПРФ-М 320-04-01
|
16
|
20
|
96
|
120
|
67
|
2
|
84
|
ГПРФ-М 400-04-01
|
16
|
20
|
96
|
120
|
54
|
1,6
|
67
|
ГПРФ-М 500-04-01
|
16
|
20
|
96
|
120
|
42
|
1,3
|
53
|
ГПРФ-М 630-04-01
|
13
|
16
|
96
|
120
|
34
|
1,1
|
42
|
