Нерегулируемый насос 50НР

Радиально-поршневой насос 50НР с постоянным, нерегулируемым по величине и направлению потоком рабочей жидкости используется в системе общемашиностроительного гидропривода для получения потока рабочей жидкости с давлением до 50 МПа.
Гидронасосы 50НР обычно эксплуатируются погруженными в рабочую жидкость. По заказу могут быть изготовлены в непогружном исполнении. Положение при работе горизонтальное или вертикальное. Насосы с рабочим объемом 500см3 работают только в горизонтальном положении.

Рабочая среда - минеральное масло типа ВНИИНП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38.101413-97, вязкостью от 21 до 265 мм2/с (сСт) при температуре масла от +10 до +50°С и температуре окружающей среды от 0 до +50°С. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71 с номинальной тонкостью фильтрации 40 мкм. Направление вращения вала гидронасоса 50НР - правое (по заказу возможно изготовление с левым вращением).

Структура обозначения

50Н	Насос нерегулируемый на номинальное давление 50 МПа
Р	Р - радиально-поршневой.
Х	Рабочий объем поршневого насоса, см3 (4; 6,3; 8; 10; 14;16; 32 ...)
Х	Количество отводов: без обозначения - с одним отводом; 2 – с двумя отводами
Х	Рабочий объем пластинчатого насоса, см3 (без обозначения -макс.объём 12,5 см3)
Л	Направление вращения: без обозначения - правое вращение; Л - левое вращение.
Х	Вид исполнения: без обозначения—непогружное исполнение, П—погружное исполнение
Х	Климатическое исполнение и категория размещения: без обозначения - исполнение УХЛ4; О4–общеклиматическое исполнение

Пример обозначения двухотводного радиально-поршневого насоса с рабочим объемом 32 см³, давлением 50МПа - насос 50НР32/2.

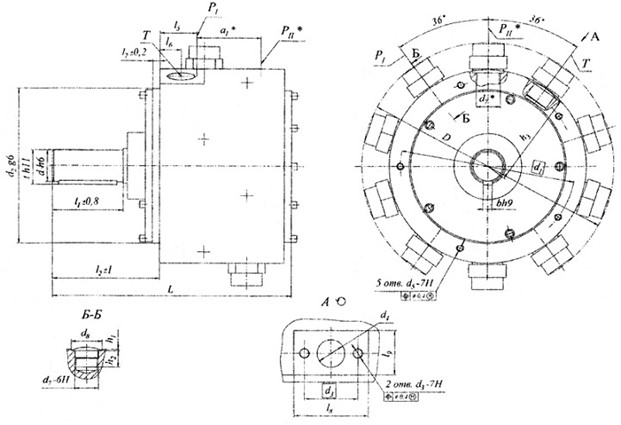

Габаритные и установочные размеры:

Тип насоса	L	l1	l2	l3	l4	l5	l6	l7	h1	h2	h3	a1	a	B	D	d	d1	d2	d3	d4	d5	d6	d7	T
50НР4, 50НР6,3	204	58	94	42	21.5	8	65	45	2	18	83	-	54	10	246	36	162	145	М10*15	22	М8*15	М27*2	35	39
50НР8, 50НР8/2	227	58	94	27	21.5	8	65	45	2	18	83	56	54	10	246	36	162	145	М10*15	22	М8*15	М27*2	35	39
50НР10, 50НР16, 50НР32, 50НР32/2	247 278	80	120	50 38	24	8	83	50	2	18	102	56	60	10	288	36	195	175	М10*15	31	М8*15	М27*2	35	39
50НР63, 50НР63/2	442	82	125	335	47	9	-	-	3	28	-	86	-	16	300	55	255	230	-	М48*2	М14*18	М36*2	45	59

технические характеристики одноотводных радиально-поршневых насосов

Параметры	50НР4	50НР6,3	50НР8	50НР10	50НР14	50НР16	50НР32	50НР63
Количество отводов	1	1	1	1	1	1	1	1
Ном. подача, л/мин	5,5	8,6	11	13,2	19,3	22	44,1	80
Частота вращения, об/мин, ном.	1500	1500	1500	1500	1500	1500	1500	1500
Частота вращения, об/мин, макс.	1800	1800	1800	1800	1800	1800	1800	1800
Частота вращения, об/мин, мин.	300	300	300	300	300	300	300	300
Давление на выходе ном. / макс., МПа	50 / 63	50 / 63	50 / 63	50 / 63	50 / 63	50 / 63	50 / 63	50 / 63
Давление на входе, МПа, минимальное	-0,02	-0,02	-0,02	-0,02	-0,02	-0,02	-0,02	-0,02
Давление на входе, МПа, максимальное	+0,05	+0,05	+0,05	+0,05	+0,05	+0,05	+0,05	+0,05
Коэффициент подачи, не менее	0,93	0,93	0,93	0,93	0,93	0,93	0,93	0,91
Масса насоса, кг	19	19	24	33	33	39	39	77

технические характеристики двухотводных радиально-поршневых насосов

Наименование параметров	Насос 50НР8/2	Насос 50НР32/2	Насос 50НР63/2
Количество отводов	2	2	2
Номинальная подача: общая / одного отвода насоса	11 / 5,5	44,1 / 22	-
Частота вращения, об/мин, номинальная	1500	1500	1500
Частота вращения, об/мин, максимальная	1800	1800	1800
Частота вращения, об/мин, минимальная	300	300	300
Давление на выходе, ном./макс.	50/63	50/63	50/63
Давление на входе, МПа, минимальное	-0,02	-0,02	-0,02
Давление на входе, МПа, максимальное	+0,05	+0,05	+0,05
Коэффициент подачи, не, менее	0,93	0,93	0,91
Масса насоса, кг	24	39	77

таблица аналогов некоторых радиально-поршневых насосов

Наименование	Аналог ШЗ "Гидропривод"
Насос 50НР-4	НПР 4/50
Насос 50НР-16	НПР 16/50
Насос 50НР-32	НПР 32/50
Насос 50НР-32/2	НПР 16-16/50

Вы можете купить насос 50нр16 по цене 33 000 рублей, из наличия на складе г. Екатеринбург.
