Радиально-поршневой насос 50НРР
Регулируемый насос 50НРР используется в горно-металлургической промышленности в составе гидропривода для нагнетания рабочей жидкости и поддержания давления в гидросистеме.
Направление, давление и объем жидкости в насосах 50НРР настраивается как вручную, так и с помощью специальных средств изменения подачи жидкости:
ручным - Р, следящим - С, электромагнитным - М, гидравлическим - Г, регулятором мощности - Д1, регулятором давления - 1Д.
Рабочая среда – минеральное масло с вязкостью от 21 до 265 мм2 /с, с температурой от +10 до +50°С и температуре воздуха от 0 до +50°С.
Структура обозначения
|
50НРР
|
Насос радиально-поршневой регулируемый на номинальное давление до 50 МПа
|
|
Х
|
Рабочий объем, см3
|
|
Х
|
Тип механизма
|
|
Х
|
Без обозначения - фланцевое крепление, К - крепление на лапах
|
|
Х
|
Без обозначения - правое вращение, Л - левое вращение
|
|
Х
|
Без обозначения - непогружного исполнения, П - погружного исполнения
|
|
Х
|
Без обозначения - исполнение УХЛ 4, О4 - общеклиматическое исполнение
|
|
Х
|
Для насосов с механизмом «М» ток питания электромагнита:
Без обозначения - переменный 50Гц 110В;
1 - переменный 50Гц, 220В;
2 - постоянный.
Для насосов с механизмом «Д1»
Без обозначения - режим 2;
1 - режим 1;
3 - режим 3;
4 - режим 4.
|
Варианты обозначения:
- Насос 50НРР250Р (или 50НРР250РЛ с левым вращением приводного вала) – регулируемый радиально-поршневой насос с рабочим объемом 250 см3, с ручным регулированием подачи, фланцевый, правого вращения.
- Насос 50НРР500Д1К - радиально-поршневой регулируемый насос с рабочим объемом 500 см3 и регулятором мощности, с креплением на лапах, правого вращения, исполнения О4.
Обычное типоисполнение насоса - фланцевое, но возможны варианты изготовления на лапах, при этом к маркировке модели насоса добавляется литера «К». Например: насос 50НРР500РК.
Типоисполнения насоса НРР
|
Типоисполнение
|
Обозначение механизма
изменения подачи
|
Характеристика исполнения механизмов изменения подачи
|
|
Следящий механизм изменения подачи
|
С
|
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи осуществляется задающим устройством (кулачком, копиром и т.п.)
|
|
Ручной механизм изменения подачи
|
Р
|
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой. Установка подачи - ручная.
|
|
Регулятор мощности
|
Д1
|
Насос обеспечивает работу режиме постоянной мощности. Установка подачи - автоматическая, в зависимости от рабочего давления на выходе из насоса.
|
|
Электромагнитный механизм изменения подачи
|
М
|
Насос обеспечивает работу на любой из четырех подач в диапазоне от номинальной до минимальной. Установка подачи обеспечивается включением электромагнита, последовательность включения каждой из четырех фиксированных подач произвольная
|
|
Гидравлический механизм изменения подачи
|
Г
|
Насос обеспечивает работу на любой подаче в диапазоне от номинальной до нулевой в зависимости от управляющего давления
|
Технические характеристики
|
Типоразмер насоса
|
Подача л/мин
|
Давление МПа
|
Частота вр., с-1
|
Мощность кВт
|
Габариты, мм
|
Масса кг.
|
|
Насос 50нрр125с
|
159
|
50
|
25
|
143
|
587х380х458
|
220
|
|
Насос 50нрр125р
|
159
|
50
|
25
|
143
|
577х380х458
|
220
|
|
Насос 50нрр125д1
|
159
|
50
|
25
|
143
|
764х380х458
|
223
|
|
Насос 50нрр125м
|
159
|
50
|
25
|
143
|
723х380х458
|
229
|
|
Насос 50нрр125г
|
159
|
50
|
25
|
143
|
723х380х458
|
229
|
|
Насос 50нрр250с
|
211
|
50
|
16,6
|
190
|
817х445х530
|
370
|
|
Насос 50нрр250р
|
211
|
50
|
16,6
|
190
|
807х445х530
|
370
|
|
Насос 50нрр250д1
|
211
|
50
|
16,6
|
190
|
894х445х530
|
383
|
|
Насос 50нрр250мк
|
211
|
50
|
16,6
|
190
|
853х445х530
|
379
|
|
Насос 50нрр250г
|
211
|
50
|
16,6
|
190
|
853х445х530
|
379
|
|
Насос 50нрр500с
|
423
|
50
|
16,6
|
380
|
903х500х592
|
515
|
|
Насос 50нрр500р
|
423
|
50
|
16,6
|
380
|
893х500х592
|
515
|
|
Насос 50нрр500д1
|
423
|
50
|
16,6
|
380
|
980х500х592
|
528
|
|
Насос 50нрр500м
|
423
|
50
|
16,6
|
380
|
939х500х592
|
524
|
|
Насос 50нрр500г
|
423
|
50
|
16,6
|
380
|
939х500х592
|
524
|

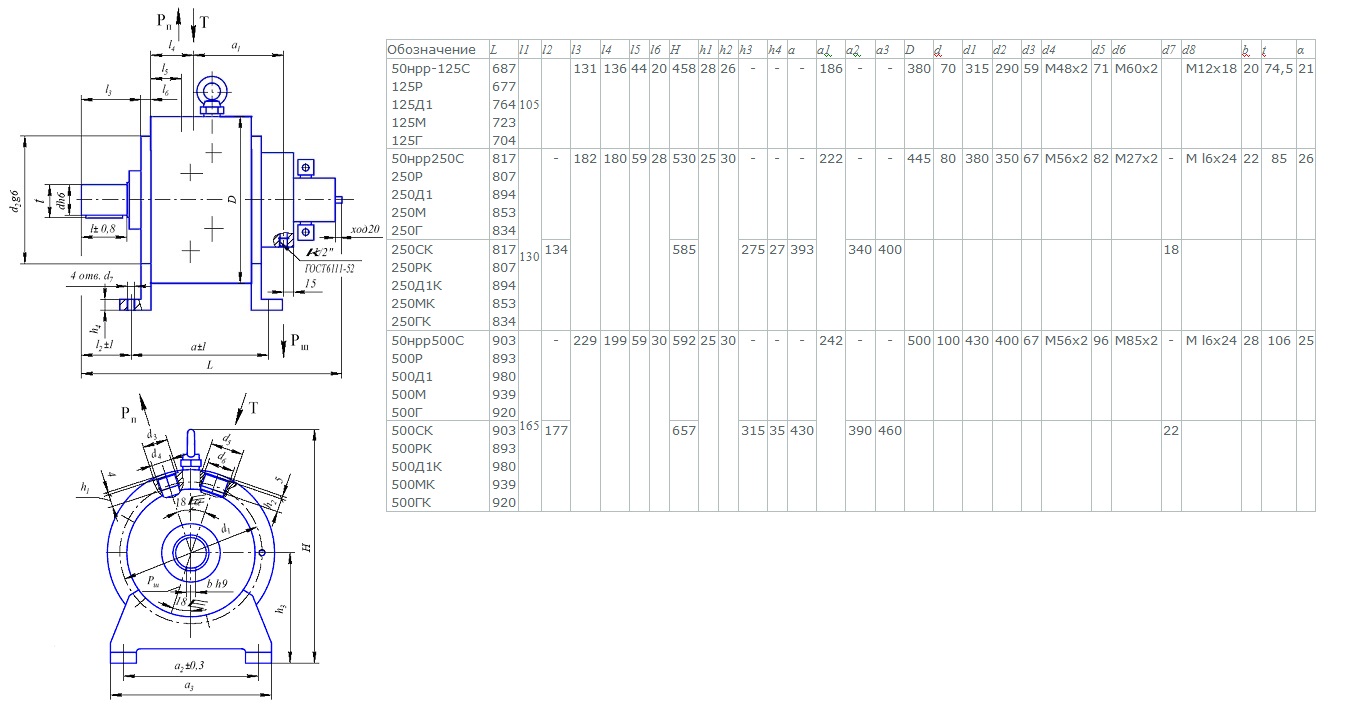

Габаритные и присоединительные размеры насоса НРР
