Насос шестеренный Г11-11, БГ11-11
Шестеренный насос Г11-11 и насосный агрегат БГ11-11 на его основе, используется для подачи под давлением до 0,5 Мпа постоянного по величине и направлению потока рабочей жидкости в смазочные системы станков и машин для обеспечения смазкой трущихся деталей и узлов. Насосный агрегат ВГ11-11 и ДВГ11-11 может использоваться с погружением насоса в рабочую жидкость. Рабочая жидкость насосов Г11-11 - минеральное масло вязкостью 17 мм2 р/с, температурой от +10 до +60°С и номинальной тонкостью фильтрации не больше 40мкм.
Обозначение насосов и агрегатов:
Г11-11 - гидронасос Г11-11 с креплением на лапах,
АГ11-11 - гидронасос Г11-11 с фланцевым креплением,
БГ11-11 - агрегат на основе насоса Г11-11 с муфтой и электродвигателем на лапах (вариант ДБГ11-11 - без электродвигателя),
ВГ11-11 - агрегат на основе насоса АГ11-11 с муфтой и электродвигателем на фланце (вариант ДВГ11-11 - без электродвигателя).
Наличие буквы в конце маркировки насоса или агрегата обозначает исполнение насоса с уменьшенной номинальной подачей:
А - уменьшенная номинальная подача,
Б - уменьшенная до 3 л/мин подача.
Марка приводного электродвигателя насосного агрегата БГ(ВГ)11-11 - АИР63А4.
Насосы шестеренные Г11-11 и агрегаты на их основе соответствуют требованиям ГОСТ Р 52543 и ТУ 84-738-83.
Направление вращения вала насоса – правое (левое по требованию). Привод от электродвигателя осуществляется через упругую муфту. Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть больше 0,2 мм, а угловое смещение не должно превышать 1°. Не допускаются осевые и радиальные нагрузки на выходной конец вала насоса.

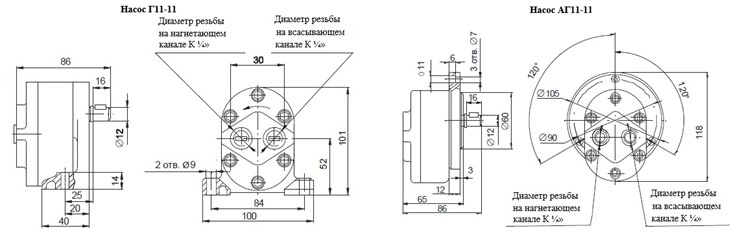

Размеры насосов Г 11-11 и АГ 11-11:

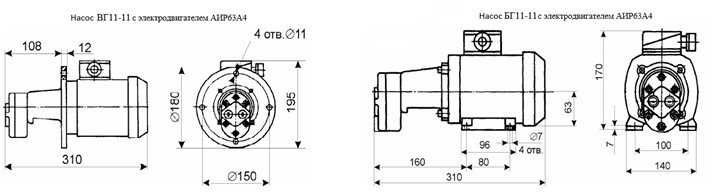

Размеры насосных агрегатов БГ 11-11 и ВГ 11-11:
технические характеристики насосов и агрегатов:
Типоразмер насоса/агрегата
|
Г11-11Б,
АГ11-11Б,
БГ11-11Б,
ВГ11-11Б
|
Г11-11А,
АГ11-11А,
БГ11-11А,
ВГ11-11А
|
Г11-11,
АГ11-11,
БГ11-11,
ВГ11-11
|
Рабочий объем, см3
|
3
|
5
|
8
|
Номинальная подача, л/мин, не менее
|
3
|
5
|
8
|
Коэффициент подачи, %, не менее
|
69
|
74
|
76
|
Давление на выходе, МПа:
- номинальное
- максимальное
|
0,5
0,6
|
Давление на входе, МПа (кг с /см2)
|
от минус 0,02 до 0,02 (от минус 0,2 до 0,2)
|
Частота вращения, об/мин.:
- номинальная
- минимальная
- максимальная
|
1450
600
1500
|
Мощность при номинальном давлении, кВт, не более
|
0,13
|
0,14
|
0,25
|
Масса насосов, кг, не более
|
2,2
|
Масса насосных агрегатов, кг, не более
|
7,3
|
Удельная масса, кг/л
|
0,73
|
0,440
|
0,275
|
Диаметр резьбы на всасывающем и нагнетающем каналах
|
К З/8"
|
К 1/4"
|
