Насос аксиально-поршневой НА, РНА, МНА
Насосы НА (РНА, МНА) используются в гидросистемах различных агрегатов, листогибных и пакетировочных прессов для подачи масла под давлением до 35 МПа. Обычное исполнение насосов - фланцевое. Насосы с рабочим объемом 90 и 224 см³ могут быть изготовлены с креплением на лапах, в этом случае в маркировке отсутствует буква «Ф».
Структура условного обозначения:
Насос НАД 40/200:
НА - насос аксиально-поршневой (МНА - модернизированный аксиально-поршневой насос);
по виду управления подачей масла:
Д - с регулятором мощности и постоянным направлением потока масла.
Р - с механизмом ручного регулирования подачи и переменным направлением потока масла.
С - со следящим гидравлическим механизмом регулирования подачи и переменным направлением потока масла.
4М - с механизмом электрогидравлического регулирования подачи и переменным направлением потока масла.
40 (63, 90, 224) - номинальный рабочий объем, см3.
200 - номинальное давление, кгс/см2.

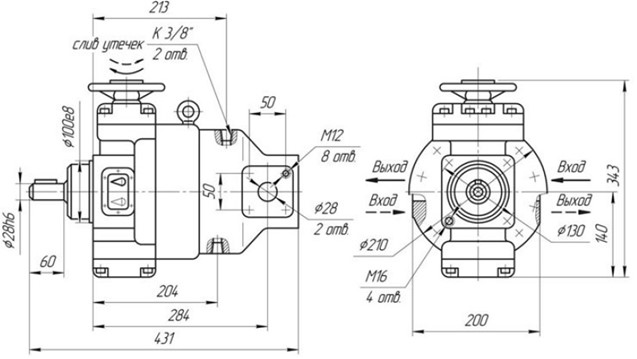

Габаритные размеры насосов аксиально-поршневых НАР 40/200, НАР 63/200
![РНАМ 32/320, 1РНАМ 32/320, РНАС 32/320, 1РНАС 32/320, РНА1Р 32/320, РНА1Д 32/320, 1РНА1Д 32/320, 1РНАФ 32/320, НА4МФ 40/200, НАМ 40/200, НАС 40/200, НАР 40/200, НАРФ 40/200, НАД 63/200, 1НАС 63/200, НАР 63/200, 1НАР 63/200, 1НАС 63/200, 1НАДФ 63/22, 1НА4МФ 40/200, 1НА4М 63/200, РНА1Д 63/320, 1РНА1Д 63/320, 1РНАС 63/32, НАС 90/32, 1РНАС 90/32, 1РНАМ 125/35, 1РНАС 125/32, РНА1Р 125/35, 1РНАС 250/320, 1РНАМ 250/320, РНА4-250/320, НАД1Ф-74М 45/320, НАМ 74М 90/320, НАМФ-74М 90/320, НАС1Ф74М 90/320, НАДФ 74М90/320, НАД1Ф 74М90/320, НАРФ 74М 90/320, НАР-74М 90/320, НАМЛ 74М 224/320, НАМ-74М 224/320, НАМ74М 112-112/320, НАРФ-74М 224/320, НАР-74М 224/320, НАД 74М224/320, НАД74М 224/320, НАПР 140/20, НАПЭЛ 140/20, НАПЭСЛ-140/20.](/filestore/resizedimages/80ab427d-6055-4eaf-9f95-3aee75c06d5a.jpg)

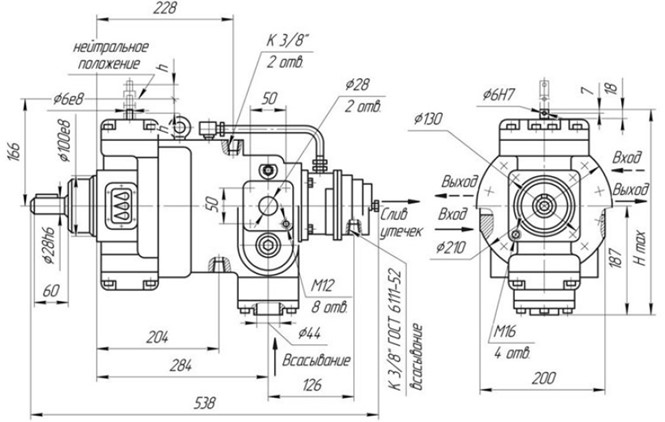

Габаритные размеры насосов аксиально-поршневых НАС 40/200, НАС 63/200
![РНАМ 32/320, 1РНАМ 32/320, РНАС 32/320, 1РНАС 32/320, РНА1Р 32/320, РНА1Д 32/320, 1РНА1Д 32/320, 1РНАФ 32/320, НА4МФ 40/200, НАМ 40/200, НАС 40/200, НАР 40/200, НАРФ 40/200, НАД 63/200, 1НАС 63/200, НАР 63/200, 1НАР 63/200, 1НАС 63/200, 1НАДФ 63/22, 1НА4МФ 40/200, 1НА4М 63/200, РНА1Д 63/320, 1РНА1Д 63/320, 1РНАС 63/32, НАС 90/32, 1РНАС 90/32, 1РНАМ 125/35, 1РНАС 125/32, РНА1Р 125/35, 1РНАС 250/320, 1РНАМ 250/320, РНА4-250/320, НАД1Ф-74М 45/320, НАМ 74М 90/320, НАМФ-74М 90/320, НАС1Ф74М 90/320, НАДФ 74М90/320, НАД1Ф 74М90/320, НАРФ 74М 90/320, НАР-74М 90/320, НАМЛ 74М 224/320, НАМ-74М 224/320, НАМ74М 112-112/320, НАРФ-74М 224/320, НАР-74М 224/320, НАД 74М224/320, НАД74М 224/320, НАПР 140/20, НАПЭЛ 140/20, НАПЭСЛ-140/20.](/filestore/resizedimages/bc6ef3d1-396e-4abb-b317-b82b79991402.jpg)

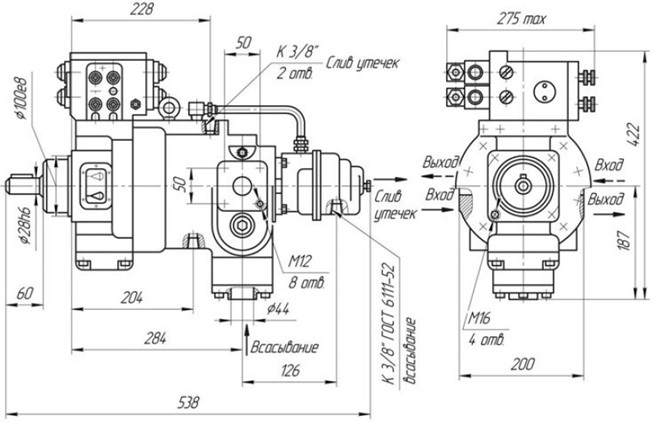

Габаритные размеры насосов аксиально-поршневых НА4М 40/200, НА4М 63/200
![РНАМ 32/320, 1РНАМ 32/320, РНАС 32/320, 1РНАС 32/320, РНА1Р 32/320, РНА1Д 32/320, 1РНА1Д 32/320, 1РНАФ 32/320, НА4МФ 40/200, НАМ 40/200, НАС 40/200, НАР 40/200, НАРФ 40/200, НАД 63/200, 1НАС 63/200, НАР 63/200, 1НАР 63/200, 1НАС 63/200, 1НАДФ 63/22, 1НА4МФ 40/200, 1НА4М 63/200, РНА1Д 63/320, 1РНА1Д 63/320, 1РНАС 63/32, НАС 90/32, 1РНАС 90/32, 1РНАМ 125/35, 1РНАС 125/32, РНА1Р 125/35, 1РНАС 250/320, 1РНАМ 250/320, РНА4-250/320, НАД1Ф-74М 45/320, НАМ 74М 90/320, НАМФ-74М 90/320, НАС1Ф74М 90/320, НАДФ 74М90/320, НАД1Ф 74М90/320, НАРФ 74М 90/320, НАР-74М 90/320, НАМЛ 74М 224/320, НАМ-74М 224/320, НАМ74М 112-112/320, НАРФ-74М 224/320, НАР-74М 224/320, НАД 74М224/320, НАД74М 224/320, НАПР 140/20, НАПЭЛ 140/20, НАПЭСЛ-140/20.](/filestore/resizedimages/500abbc3-fdf1-4eac-98ba-714409824e94.jpg)

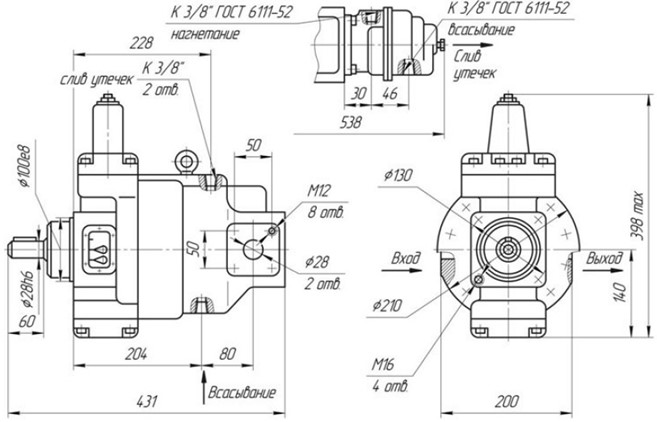

Габаритные размеры насосов аксиально-поршневых НАД 40/200, НАД 63/200
![РНАМ 32/320, 1РНАМ 32/320, РНАС 32/320, 1РНАС 32/320, РНА1Р 32/320, РНА1Д 32/320, 1РНА1Д 32/320, 1РНАФ 32/320, НА4МФ 40/200, НАМ 40/200, НАС 40/200, НАР 40/200, НАРФ 40/200, НАД 63/200, 1НАС 63/200, НАР 63/200, 1НАР 63/200, 1НАС 63/200, 1НАДФ 63/22, 1НА4МФ 40/200, 1НА4М 63/200, РНА1Д 63/320, 1РНА1Д 63/320, 1РНАС 63/32, НАС 90/32, 1РНАС 90/32, 1РНАМ 125/35, 1РНАС 125/32, РНА1Р 125/35, 1РНАС 250/320, 1РНАМ 250/320, РНА4-250/320, НАД1Ф-74М 45/320, НАМ 74М 90/320, НАМФ-74М 90/320, НАС1Ф74М 90/320, НАДФ 74М90/320, НАД1Ф 74М90/320, НАРФ 74М 90/320, НАР-74М 90/320, НАМЛ 74М 224/320, НАМ-74М 224/320, НАМ74М 112-112/320, НАРФ-74М 224/320, НАР-74М 224/320, НАД 74М224/320, НАД74М 224/320, НАПР 140/20, НАПЭЛ 140/20, НАПЭСЛ-140/20.](/filestore/resizedimages/7aee2820-c2aa-4941-bad4-5bd256e482e4.jpg)
Регулируемый аксиально-поршневой насос типа НА представляет собой агрегат, состоящий из следующих узлов:
- аксиально-поршневого насоса высокого давления;
- механизма регулирования подачи;
- вспомогательного насоса низкого давления (основное исполнение для НАС и НА4М, по заказу — для НАР и НАД).
технические характеристики
Наименование показателя
|
МНА
63/200
|
НАР
40/200
|
НАР
63/200
|
НАС
40/200
|
НАС
63/200
|
НА4М
40/200
|
НА4М
63/200
|
НАД
40/200
|
НАД
63/200
|
Рабочий объем, см3
|
63
|
40
|
63
|
40
|
63
|
40
|
63
|
40
|
63
|
Подача, дм3/мин.
|
90,0
|
56,5
|
89.8
|
55,8
|
89,0
|
55,8
|
89,0
|
55,8
|
89,0
|
Давление на входе, МПа:
- номинальное
- максимальное
|
1,5
0,085
|
Давление на выходе, МПа:
- номинальное
- максимальное
|
20
25
|
Частота вращения, с1, (об/мин)
- номинальная
- минимальная
- максимальная
|
25(1500)
10(600)
32(1920)
|
25(1500)
10(600)
25(1500)
|
25(1500)
10(600)
25(1500)
|
25(1500)
10(600)
32(1920)
|
Масса без рабочей жидкости, кг
|
44
|
62
|
73
|
92
|
65
|
