Радиально-поршневой насос НР
Насосы НР (НРЛ) с рабочим объемом от 320 до 1250 см² относятся к насосам высокого давления и используются для нагнетания потока рабочей жидкости, постоянного по величине и направлению в механизмы шагания экскаваторов и других мощных гидрофицированных машин. Также насосы НР применяются в гидросистемах механизма шагания экскаваторов, в системах гидроподъема ротора турбин, в гидросистеме прессов и прокатных станов и в другом оборудовании.
Условия эксплуатации
Насос НР-1250/32М предназначен для работы при температуре окружающей среды от +70 до -30°С.
Для обеспечения нормальной работы насосов НР1250 в качестве рабочей жидкости следует применять очищенные от воды, кислот, смол и посторонних частиц минеральные масла вязкостью 20 – 500 мм2/с (сСт).
технические характеристики насосов НР с давлением 32 МПа
|
Обозначение
|
насос
НР 560/32
|
насос НР 500/32
|
насос
НР 450/32
|
насос
НР 400/32
|
насос НР 360/32
|
насос
НР 320/32
|
|
Ном. объем, см²
|
560
|
500
|
450
|
400
|
360
|
320
|
|
Ном. подача, л/мин.
|
500
|
440
|
400
|
360
|
320
|
280
|
|
Ном. мощность, кВт
|
302
|
266
|
242
|
218
|
194
|
170
|
|
Частота вращения, об./мин.
|
|
минимальная
|
960
|
|
номинальная
|
1000
|
|
максимальная
|
1100
|
|
Давление на выходе, МПа
|
|
номинальное
|
32
|
|
максимальное
|
40
|
|
Давление на входе в насос, МПа
|
|
минимальное
|
0,005
|
|
максимальное
|
0,05
|
|
Коэфф. подачи, %, не менее
|
92
|
|
КПД, %, не менее
|
87
|
|
Обозначение
|
насос НР 1250/32
|
насос НР 900/32
|
насос НР 710/32
|
насос НР 630/32
|
|
Ном. объем, см²
|
1250
|
900
|
710
|
630
|
|
Ном. подача, л/мин.
|
1100
|
320
|
650
|
560
|
|
Ном. мощность, кВт
|
665
|
494
|
392
|
338
|
|
Частота вращения, об./мин.
|
|
минимальная
|
960
|
|
номинальная
|
1000
|
|
максимальная
|
1100
|
|
Давление на выходе, МПа
|
|
номинальное
|
32
|
|
максимальное
|
40
|
|
Давление на входе в насос, МПа
|
|
минимальное
|
0,005
|
|
максимальное
|
0,05
|
|
Коэфф. подачи, %, не менее
|
92
|
|
КПД, %, не менее
|
87
|

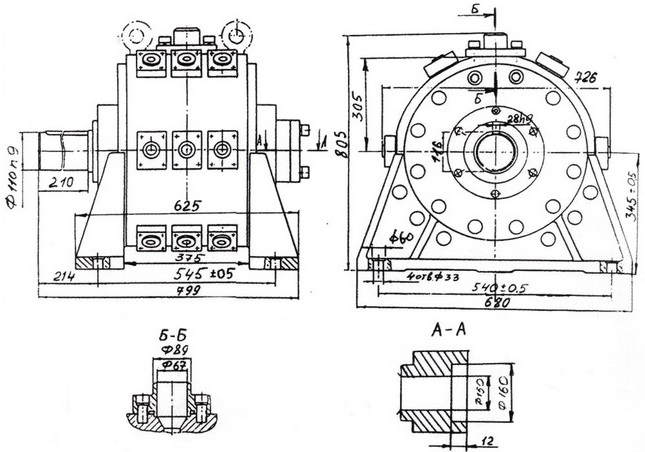

Габаритные размеры насосов НР, НРЛ
