Насос-мотор РМНА
Насос-моторы РМНА производства ШЗ «Гидропривод» являются аксиально-поршневыми нерегулируемыми машинами обратимого типа, способными работать в режиме насоса или гидромотора в гидросистемах различных машин и агрегатов.
Структура условного обозначения насоса РМНА 125/35:
|
Тип насоса
|
насос-мотор
|
|
Рабочий объем
|
32, 63, 125, 250 см3
|
|
Номинальное давление
|
35 МПа
|
|
Климатическое исполнение
|
УХЛ - умеренно-холодный, О - тропический
|
|
Категория размещения
|
4
|
Основные параметры насос-моторов РМНА
|
Параметры
|
РМНА 32/35
|
РМНА 63/35
|
РМНА 90/35
|
РМНА 125/35
|
РМНА 250/35
|
|
Рабочий объем, см3
|
32
|
63
|
90
|
125
|
250
|
|
Номинальная подача насоса, л/мин
|
45,6
|
89
|
128
|
178
|
356
|
|
Номинальный расход мотора, л/мин
|
50,5
|
100
|
142
|
197
|
395
|
|
Частота вращения, мин-1:
номинальная
минимальная (в скобках — для моторов) максимальная (при давлении на входе 0,8 МПа)
|
1500
100 (25)
|
|
3000
|
2400
|
2100
|
1800
|
|
Номинальная мощность, кВт: потребляемая насосом эффективная мотора
|
26,8
23,3
|
52,2
46,5
|
74,5
66,4
|
102,3
93,2
|
204,7
186,5
|
|
Крутящий момент мотора, Н·м: номинальный
страгивания
|
149
119
|
286
229
|
422
338
|
593
474
|
1187
950
|
|
КПД, не менее
|
0,89
|
0,9
|
0,91
|
|
Момент инерции вращающихся масс мотора, кг·м2
|
0,0037
|
0,0125
|
0,0245
|
0,0451
|
0,1149
|
|
Масса, кг, не более
|
20
|
34
|
53
|
70
|
125
|
Давление на выходе: для насосов РМНА — номинальное 32МПа, максимальное 40МПа; для моторов РМНА — максимальное 1,5МПа, минимальное 0,2МПа.
Давление на входе: для насосов РМНА — максимальное 1,5МПа, минимальное 0,002МПа; для моторов РМНА — номинальное 32МПа, максимальное 40МПа.

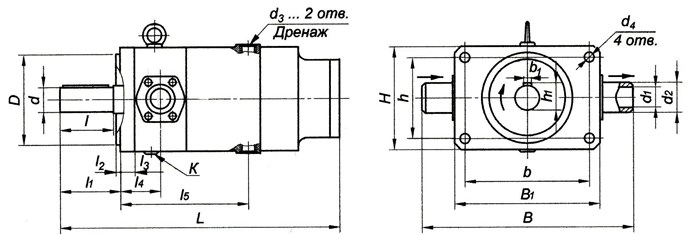

Габаритные и присоединительные размеры в мм:
|
Типоразмер
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
L
|
l
|
l1
|
l2
|
|
РМНА 32/35
|
105
|
28
|
23
|
34
|
K 1/2²
|
11
|
327
|
65
|
70
|
5
|
|
РМНА 63/35
|
125
|
35
|
28
|
40
|
14
|
374
|
75
|
6
|
|
РМНА 90/35
|
140
|
40
|
32
|
46
|
K 3/4²
|
18
|
422
|
90
|
77,5
|
|
РМНА 125/35
|
155
|
45
|
35
|
51
|
K1²
|
470
|
100
|
84,5
|
|
РМНА 250/35
|
195
|
55
|
52
|
68
|
K 11/4²
|
21
|
581
|
120
|
100
|
8
|
|
Типоразмер
|
l3
|
l4
|
l5
|
B
|
B1
|
b
|
b1
|
H
|
h
|
h1
|
|
РМНА 32/35
|
17
|
47
|
149
|
246
|
169
|
144
|
8
|
119
|
94
|
31
|
|
РМНА 63/35
|
20
|
57
|
186
|
290
|
202
|
172
|
10
|
142
|
112
|
38
|
|
РМНА 90/35
|
22
|
65
|
210
|
330
|
240
|
202
|
12
|
162
|
124
|
43
|
|
РМНА 125/35
|
25
|
71
|
229
|
372
|
257
|
220
|
14
|
182
|
142
|
48,5
|
|
РМНА 250/35
|
32
|
87
|
290
|
440
|
316
|
268
|
16
|
220
|
174
|
59
|
