Гидростанция 091-02.69.0000

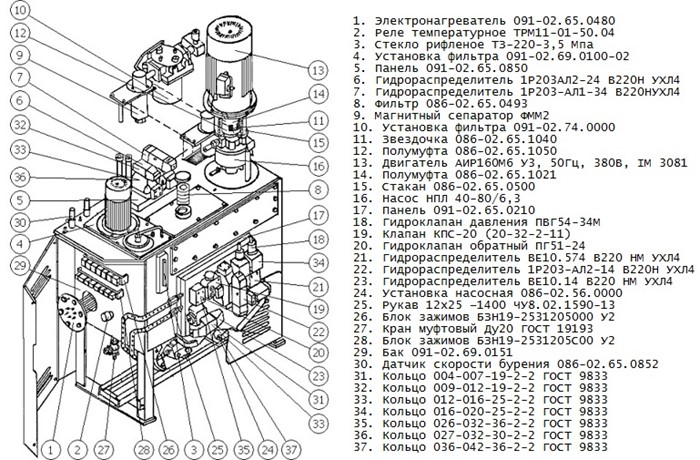

Маслонасосная станция 091-02.69.0000-02 применяется в гидросистеме управления механизмами буровых станков СБШ и состоит из следующих частей:
Установка фильтра 091-02.69.0100-02:
- Гидрораспределитель 1Р203-Ал2-24 В220,
- Гидрораспределитель 1Р203-Ал1-24 В220,
- Гидрораспределитель 1Р203-АЛ2-14 В220,
- Гидрораспределитель ВЕ 10.574 В220,
- Гидрораспределитель ВЕ 10.14 В220,
- Магнитный сепаратор ФММ-25,
- Насос НПл 40-80/6,3,
- Клапан давления ПВГ 54-34М
- Клапан КПС-20 (МКП 20-32-2-11),
- Клапан обратный ПГ 51-24,
- Панель 091-02.65.0210,
- Панель 091-02.65.0850.
Установка фильтра 091-02.74.0000:
- Распределитель 086-02.74.0100,
- Фильтр гидравлический 25 091-02.65.0900.
Установка насосная 091-02.69.0500:
- Насос Н-403Е с э/д.
Установка фильтра 091-02.69.0100-02:
- Фильтр 086-02.57.0170,
- Клапан подпорный 086-02.57.0130,
- Насос НПл 16-16/16.
Датчик скорости бурения 086-02.65.0852:
- Гидромотор Г15-22Р.
Блок гидроаппаратуры 086-02.48.0000:
- Гидрораспределитель Р202-Ал3-44 В220,
- Гидрораспределитель ВЕ 10.34 В220,
- Панель 091-02.48.0111.
Коммуникация воздуха и воды 091-24.00.0000:
- Установка насосная 100.02.25.0120 (100.02.0122),
- Вентиль регулирующий 041-26.03.0000 (041-26.03.0000-02).
Маслопровод машинного отделения 086-27.00.0000:
- Клапан переливной 086-27.00.0150.
Гидроцилиндр заваливания мачты 091-06.00.0000:
- Гидрозамок 12ТА 091-06.01.0112.
Домкрат гидравлический 091-21.00.0000:
- Гидрозамок 16ТА 091-06.01.0114.
Блок гидроаппаратуры 091-55.50.0000:
- Гидрораспределитель ВЕ10.34 В220,
- Плита 091-55.50.0111,
- Гидрораспределитель ВЕ10.44 В220.
Маслопровод мачты 091-28.00.0000:
- Клапан давления ВГ 66-34М,
- Гидрозамок 8Р2А 091-28.00.123,
- Гидрозамок 091-60.28.0151-01,
- Гидрозамок 12Р2А 091-28.00.0123-01.
Гидроблок 091-02.61.0000-01:
- Панель 091-02.61.0110,
- Гидрораспределитель ВЕ 10.44 В220.
Регулятор давления 086-7.13.000
Изготовим аналогичную маслостанцию станка СБШ по предложенным параметрам.
