Станция смазки СС-70/0,5
Смазочная станция СС-70 применяется для подачи минерального масла под давлением 0,5 МПа при температуре окружающей среды от 0 до 40оС в циркуляционную систему смазки конусных дробилок КМД, КСД. Функционал станции - сбор отработанного масла в баке станции, подготовка масла под требования системы смазки, контроль и регулирование заданных параметров в системе смазки. Станции смазки выпускаются с маслоохладителем – СС-70/0,5 и без маслоохладителя – СС-70/0,5-01. Эксплуатация в районах с умеренным и тропическим климатом, категория размещения 4.
Маслостанция СС70 состоит из следующих основных частей:
- масляный бак с устройством подогрева масла;
- два насосных агрегата для подачи масла в напорную магистраль (основной и запасной);
- два фильтра для очистки масла (основной и запасной);
- маслоохладитель для охлаждения масла в системе смазки;
- блок клапанов с двумя обратными клапанами;
- предохранительный клапан и дроссель с регулятором подачи;
- распределитель для подключения или отключения маслоохладителя.

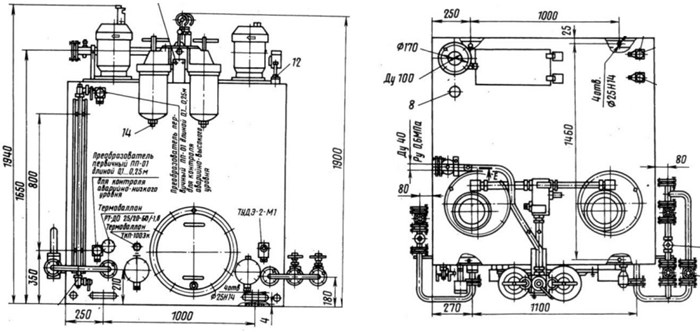

Габаритные размеры маслостанции СС-70
Технические характеристики
|
Наименование
|
Станция СС-70/0,5
|
Станция СС-70/0,5-01
|
|
Номинальная подача, л/мин
|
70
|
70
|
|
Номинальное давление, МПа (кгс/см2)
|
0,5 (5,0)
|
0,5 (5,0)
|
|
Максимальное давление, МПа (кгс/см2)
|
0,63 (6,3)
|
0,63 (6,3)
|
|
Номинальная вместимость бака, м3
|
2,0
|
2,0
|
|
Номинальная мощность электродвигателя, кВт
|
4,0
|
4,0
|
|
Суммарная мощность электронагревателей, кВт
|
10
|
10
|
|
Давление пара в системе подогрева масла,
МПа (кгс/см2)
|
0,3 (3,0)
|
0,3 (3,0)
|
|
Расход пара в системе подогрева масла, кг/ч
|
25-30
|
25-30
|
|
Номинальная тонкость фильтрации, мкм
|
160
|
160
|
|
Давление воды, подаваемой в маслоохладитель, МПа (кгс/см )
|
0,25-0,3
(2,5-3,0)
|
-
|
|
Расход воды, л/мин
|
63-70
|
-
|
|
Масса, кг, не более
|
1350
|
1050
|
Изготовим аналогичную станцию смазки к дробилке по вашим параметрам.
