Четырехмашинный агрегат
 |
Агрегаты электромашинные предназначены для питания электродвигателей главных приводов экскаваторов по системе генератор — двигатель. Питание приводного двигателя агрегата от сети переменного тока с частотой 50 (60) Гц.

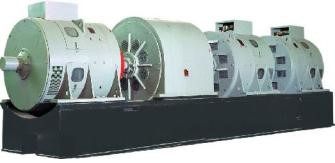

Агрегат четырехмашинный состоит из приводного электродвигателя и генераторов постоянного тока, соединенных эластичными муфтами и смонтированными на общей фундаментной плите сварной конструкции. Для подъема агрегата в плите предусмотрены специальные транспортные окна или транспортные цапфы.
|
Агрегаты электромашинные предназначены для работы в районах умеренного, холодного и тропического климата, на высоте не более 1000 м над уровнем моря, с температурой окружающего воздуха от + 40 до - 60°С.
технические данные четырехмашинных агрегатов
|
Тип агрегата
|
ЭКГ-10
|
ЭКГ-8И
|
ЭКГ-15
|
ЭКГ-12,5
|
ЭКГ-12
|
ЭШ-6/45
|
ЭШ-11/70
|
ЭШ-10/70
|
|
Приводной двигатель
|
СДЭУМ5-14-29-6
|
СДЭУМ2-14-29-6
|
СДЭМ15-39-6
|
СДЭМ15-39-6
|
СДЭМ15-39-6
|
СДЭУМ5-14-29-6
|
СДЭМ15-39-6
|
СДЭМ15-39-6
|
|
Генератор
подъема
|
4ГПЭ600-1/1
|
4ГПЭ600-4/1
|
4ГПЭ1250-1/1
|
4ГПЭ1000-3/1
|
4ГПЭ1250-1/1
|
4ГПЭ600-3/2
|
4ГПЭ1250-1/2
|
4ГПЭ1000-2/2
|
|
Генератор
поворота
|
4ГПЭ300-1/2
|
4ГПЭ300-2/2
|
4ГПЭ600-2/2
|
4ГПЭ600-2/2
|
4ГПЭ600-2/2
|
4ГПЭ300-3/1
|
4ГПЭ1250-1/2
|
4ГПЭ1000-2/2
|
|
Генератор
напора
|
4ГПЭМ170
|
4ГПЭМ125-2/1
|
4ГПЭ300-4/1
|
4ГПЭ300-4/1
|
4ГПЭ600-2/2
|
-
|
-
|
-
|
|
Генератор
тяги
|
-
|
-
|
-
|
-
|
-
|
4ГПЭ600-3/2
|
4ГПЭ1250-1/2
|
4ГПЭ1000-2/2
|
|
Размеры,
мм
|
6090х1855х2105
|
6090х1855х2105
|
7410х1900х2465
|
7410х1900х2420
|
7780х1900х2465
|
6710х1855х2200
|
8720х2080х2515
|
8760х2080х2230
|
|
Масса, кг.
|
22100
|
22250
|
37800
|
36650
|
39020
|
26810
|
49200
|
46250
|
