Электромагнит МП
 |
Электромагнит постоянного тока МП применяется для дистанционного электропривода пружинных колодочных тормозов серии ТКГ, которые устанавливаются в различных крановых механизмах. Электромагниты МП соответствуют группе условий эксплуатации «МЗ» в части воздействия механических факторов и рассчитаны на напряжение 110в постоянного тока для работы в режимах ПВ-25,40,100% и на напряжение 220в для работы в режимах ПВ 25 и 40%.
Климатические исполнения - У2, УХЛ2, Т2.
Охлаждение естественное. Класс изоляции – “F”. |
Принцип действия
Магнитопровод состоит из неподвижного ярма и подвижного якоря. При прохождении тока через укрепленную на ярме катушку возникает магнитное поле, под действием которого якорь притягивается к ярму и через систему рычагов растормаживает тормоз.
Для работы электромагнитов МП при напряжении 220 В постоянного тока и ПВ 100%, а также для работы при напряжении 440 В и ПВ 25, 40 и 100% последовательно с катушкой электромагнита должен быть включен добавочный резистор.
технические характеристики
|
Тип
|
Ход якоря, мм
|
Тяговое усилие, Н (кгс)
|
Потребляемая мощность, Вт*
|
Масса,
кг
|
|
ПВ
25%
|
ПВ
40%
|
ПВ
100%
|
ПВ
25%
|
ПВ
40%
|
ПВ
100%
|
|
электромагнит МП-101
|
3,0
|
274 (28)
|
225 (23)
|
93 (9,5)
|
130
|
80
|
32
|
9
|
|
электромагнит МП-201
|
4,0
|
930 (95)
|
765 (78)
|
314 (32)
|
180
|
130
|
45
|
20
|
|
электромагнит МП-301
|
4,5
|
1960
|
1620
|
685
|
320
|
170
|
80
|
36
|
*Мощность указана при нагретой катушке и номинальном напряжении.

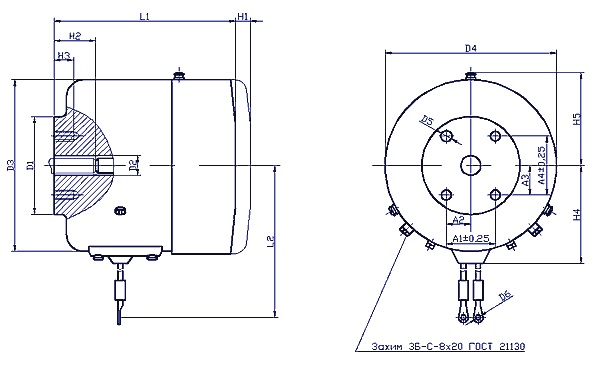

Габаритные размеры электромагнитов МП
|
Тип
|
|
А1
|
А2
|
А3
|
А4
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
H1
|
H2
|
H3
|
H4
|
H5
|
L1
|
L2
|
|
МП-101
|
15
|
22
|
44
|
70
|
14
|
126
|
132
|
М8
|
5,5
|
38
|
32
|
15
|
74
|
74
|
135
|
200
|
9
|
|
МП-201
|
19
|
40
|
80
|
110
|
18
|
170
|
178
|
М12
|
5,5
|
43
|
60
|
20
|
100
|
97
|
180
|
300
|
20
|
|
МП-301
|
27
|
46
|
92
|
140
|
24
|
214
|
223
|
М16
|
5,5
|
48
|
90
|
24
|
122
|
120
|
220
|
425
|
36
|
