Пятимашинный агрегат

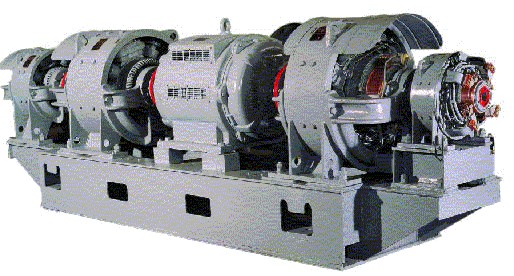

Электромашинные агрегаты применяются для питания электродвигателей главных приводов экскаваторов по системе генератор — двигатель. Питание приводного двигателя АЭ агрегата идет от сети переменного тока с частотой 5О (60) Гц. Пятимашинный агрегат устанавливается в задней части экскаватора ЭКГ и одновременно выполняет функцию противовеса. Агрегат пятимашинный состоит из приводного электродвигателя АЭ4 и генераторов постоянного тока 4ГПЭМ, соединенных эластичными муфтами и смонтированными на общей фундаментной плите сварной конструкции. Для подъема агрегата в плите предусмотрены специальные транспортные окна или транспортные цапфы.
Агрегаты электромашинные предназначены для работы в районах умеренного, холодного и тропического климата, на высоте не более 1 000 м над уровнем моря, с температурой окружающего воздуха от плюс 40 до минус 60°С: относительная влажность 80% при 20*С окружающая среда взрывобезопасная, не содержащая агрессивных паров, газов и токопроводящей пыли.
![приводной электродвигатель аэ4-400L-4, аэ 4 400L4, генератор подъема 4гпэм 220-2/2, 4гпэм220 2/2, генератор поворота 4гпэм 135-2/2, 4гпэм135 2/2, генератор напора 4гпэм 55-2/1, 4гпэм220-2/2, генератор 4гпэм 15-2, возбудитель 4гпэм15-2.](/filestore/resizedimages/ec2eba07-b9f0-4bfc-a110-263725cacf0a.jpg)
технические характеристики агрегатов пятимашинных
Тип агрегата
|
ЭКГ-5А (ЭКГ-4,6Б)
|
ЭДГ-3,2-30А
|
Приводной электродвигатель
|
АЭ4-400L-4
|
АЭ4-400L-4
|
Генератор привода подъема
|
4ГПЭМ220-2/2
|
4ГПЭМ220-2/2
|
Генератор привода поворота
|
4ГПЭМ135-2/2
|
4ГПЭМ135-2/2
|
Генератор привода напора
|
4ГПЭМ55-2/1
|
4ГПЭМ220-2/2
|
Генератор (возбудитель)
|
4ГПЭМ15-2
|
4ГПЭМ15-2
|
Габаритные размеры, мм
|
4760х1170х1500
|
5200х1120х1390
|
Масса, кг, не более
|
7400
|
8750
|
