Ручной привод ПРБА
 |
Ручной блинкерный привод ПРБА применяется для управления масляными выключателями ВМГ-133 в высоковольтных ячейках ЯКНО наружной установки, мощностью до 63кВа.
Коммутационная способность привода по току для выключателей ВМГ-133 с медными контактами составляет 5 кА при отключении с выдержкой времени и 10 кА без выдержки времени. Наибольшее значение ударного тока КЗ не должно превышать 30 кА, усилие включения на рычаге не больше 300Н, а работа включения не больше 200 Дж.
|
В зависимости от назначения существует семь вариантов исполнения механического привода ПРБА, отличающихся друг от друга количеством и типом встроенных в них реле и отключающих электромагнитов, соответственно варьируется и масса привода.
Возможность установки в привод до трех отключающих элементов определяет структуру цифровой маркировки с трехзначным индексом:
1 - реле максимального тока мгновенного действия РТМ,
2 - реле максимального тока с выдержкой времени РТВ,
4 - отключающий электромагнит,
6 - реле минимального напряжения.
Соответственно маркировка привода ПРБА-114 обозначает два встроенных реле мгновенного действия РТМ и один отключающий электромагнит. Если после двух цифр стоит ноль, значит в приводе имеются только два отключающих элемента из трех возможных.

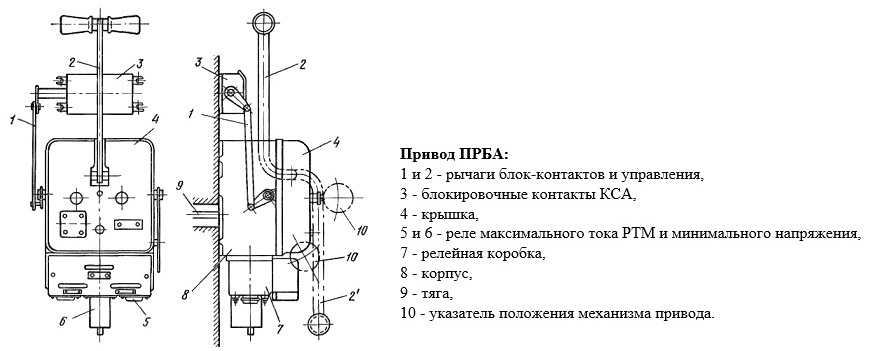

Устройство.
Привод состоит из чугунного корпуса с прикрепленной к нижней стенке релейной коробкой и отключающими электромагнитами. На передней стенке коробки находятся закрытые кожухом выводные зажимы и переключатели числа витков катушек реле максимального тока. Для наблюдения за уставкой тока на переключателях защитный кожух имеет окно. На съемной крышке кожуха, имеющей пазы для рычага управления, расположены кнопки для завода реле минимального напряжения и регулировочный винт упора. С правой стороны корпуса привода находится указатель, связанный с механизмом привода и сигнализирующий об отключенном положении выключателя. На левой стороне корпуса расположен рычаг для связи с вспомогательными контактами КСА. Соединение привода ПРБА с механизмом выключателя ВМГ осуществляется посредством тяги.
технические характеристики привода ПРБА
|
Наименование показателей
|
Величина
|
|
Номинальное напряжение включающего электромагнита, в.
|
220
|
|
Номинальное напряжение отключающего электромагнита, в.
|
220
|
|
Пределы оперативной работы привода по напряжению на зажимах обмоток электромагнитов, % от номинального напряжения:
- включающего электромагнита
- отключающего электромагнита
|
85 - 110
65 - 110
|
|
Потребляемый ток обмоток электромагнитов, А:
- включающего
- отключающего при Uн - 220V
|
360
2,5
|
|
Электрическое сопротивление обмоток электромагнитов, Ом:
- включающего при Uн - 220V
- отключающего при Uн - 220V
|
0,46 ± 0.0184
88 ± 7,05
|
|
Масса привода, кг.
|
22 - 28
|
Приводы выключателей служат для ручного и автоматического включения и отключения выключателя и удерживания его во включенном положении. В любом приводе имеется механизм свободного расцепления, отсоединяющий механизм привода от механизма выключателя при его отключении.
Типы приводов к выключателям:
|
Типоисполнение привода
|
Марка выключателя
|
|
Ручной привод ПРА-10
|
выключатель ВМБ-10
|
|
Ручной привод ПР-17, ПРА-17
|
выключатель ВНП-16, Вн-16, ВНз-16, ВНП-17, ВНПз-17
|
|
Ручной привод ПРБА
|
выключатель ВМГ-133
|
|
Пружинно-грузовой привод УГП
|
выключатель ВМБ-10, ВМГ-133
|
|
Пружинно-грузовой привод УПГП
|
выключатель ВМГ-133, ВМБ-10
|
|
Пружинный привод ППМ-10
|
выключатель ВМГ-133, ВМП-10
|
|
Пружинный привод ПП-67, ПП-61
|
выключатель ВМГ-133, ВМП-10, ВМГ-10
|
|
Пружинный привод ВМП-10П
|
выключатель ВМП-10П
|
|
Пружинный привод ВМПП-10
|
выключатель ВМПП-10
|
|
Пружинный привод ППВ-10
|
выключатель ВМГП-10
|
|
Пружинный привод ППР-21
|
выключатель ВГ-10М
|
|
Электромагнитный привод ПЭ-11
|
выключатель ВМГ-133, ВМГ-10, ВМП-10, ВМП-10К
|
