Пневмораспределитель РЭП
Пневмораспределитель РЭП используется для управления пневмоцилиндрами больших размеров одно- и двустороннего действия, работающих при номинальном давлении 0,6 МПа и температуре от +5 до +50°. Сфера применения электропневматических распределителей РЭП – пневмосистемы управления бурового оборудования и экскаваторов ЭКГ-4,6Б, ЭКГ-5А.
Примеры обозначения изделий:
РЭП1-1-20 - распределитель электропневматический одноклапанный, с катушкой управления, с условным проходом 20мм.
РЭП2-1-15 - распределитель электропневматический двухклапанный, с одной катушкой управления, с условным проходом 15мм.

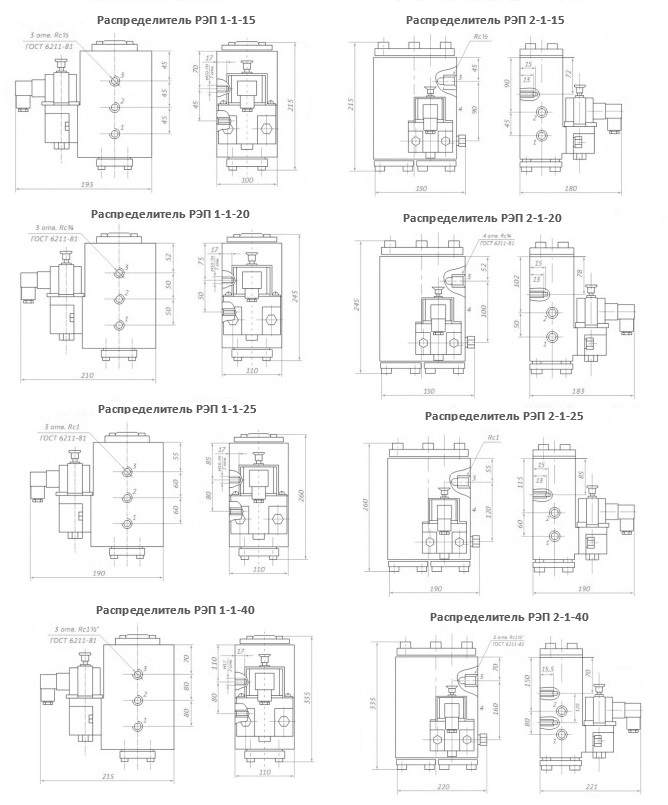

Габаритные рамеры одно- и двухклапанных распределителей РЭП с вентилем управления ВВ-32:
технические характеристики пневмораспределителей РЭП
|
Наименование параметров
|
|
РЭП 1-1
|
РЭП 1-2
|
РЭП 2-1
|
РЭП 2-2
|
|
Условный проход, мм
|
15
|
20
|
25
|
40
|
15
|
20
|
25
|
40
|
15
|
20
|
25
|
40
|
15
|
20
|
25
|
40
|
|
Номинальное давление, МПа
|
0,63
|
|
Минимальное давление, МПа
|
0,3
|
|
Минимальное давление управления, МПа
|
0,08+0,6 Р раб
|
|
Пропускная способность, Kv, м3/ч, не менее
|
3,0
|
5,0
|
6,3
|
10
|
3,0
|
5,0
|
6,3
|
10
|
3,0
|
5,0
|
6,3
|
10
|
3,0
|
5,0
|
6,3
|
10
|
|
Напряжение, в:
- постоянный ток
- переменный ток 50/60 Гц
|
12, 24, 48, 110, 220
24, 36, 42, 110, 220
|
|
Номинальная мощность электромагнита, Вт
- постоянного тока
- переменного тока
|
24
34
|
|
Общие утечки воздуха из полостей распределителя, см3/мин, не более
|
1500
|
|
Превышение температуры нагрева обмотки катушки над температурой окружающей среды, °С, не более
|
85
|
|
Присоединительная резьба по Rc
|
½”
|
¾ ”
|
1”
|
1 ½”
|
½”
|
¾ ”
|
1”
|
1 ½”
|
½”
|
¾ ”
|
1”
|
1 ½”
|
½”
|
¾ ”
|
1”
|
1 ½”
|
|
Габаритные размеры, мм
- длина
- ширина
- высота
|
210
110
220
|
210
110
235
|
210
110
270
|
215
110
335
|
300
110
220
|
300
110
235
|
300
110
270
|
305
110
335
|
190
150
220
|
190
150
245
|
200
170
270
|
225
220
335
|
190
150
220
|
190
150
245
|
200
170
270
|
225
220
335
|
|
Масса, кг, не более
|
5,0
|
7,7
|
9,0
|
10
|
7,6
|
8,3
|
9,6
|
10,6
|
7,2
|
8,6
|
10
|
17
|
7,8
|
9,2
|
10,6
|
17,6
|
