Регулятор давления АК-11
Регуляторы давления АК-11 обычно применяются на электровозах и мотор-вагонном подвижном составе и выпускаются в двух исполнениях:
АК-11А - с электромагнитным гашением дуги;
АК-11Б - без электромагнитного гашения дуги.
На экскаваторе ЭКГ регулятор АК-11Б используется для автоматического поддержания давления сжатого воздуха пневмосистемы в установленных пределах и представляет собой электрический выключатель мгновенного действия с пневматическим приводом.

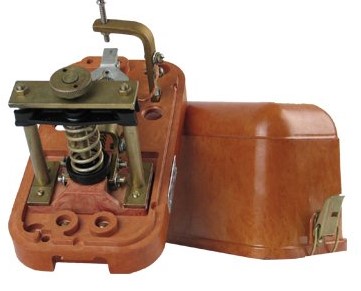

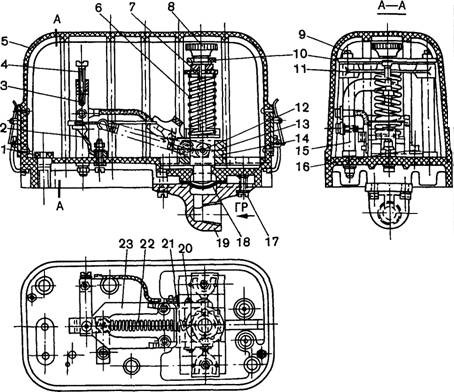

Устройство и принцип действия регулятора давления АК-11
|
1 — пластмассовое основание;
2 — неподвижный контакт;
3 — стойка;
4 — регулирующий винт;
5 — пластмассовый корпус;
6 — регулирующая пружина;
7 — пластмассовая шайба;
8 — винт регулировочный;
9 — ребро;
10 — опорная планка;
11 — опорная планка;
12 — подвижная ось;
13 — пластмассовый шток;
14 — направляющая втулка;
15 — стойка;
16 — винт;
17 — винт;
18 — диафрагма;
19 — фланец;
20 — неподвижная ось;
21 — коромысло;
22 — пружина перебрасывающая;
23 — подвижный контакт.
|

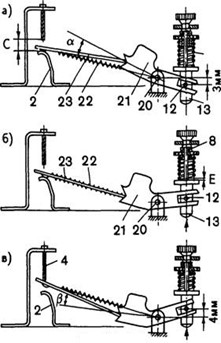

Схема действия регулятора давления АК-11Б:
а – положение замыкания;
б – положение в момент размыкания;
в – положение размыкания
|
технические характеристики регуляторов АК-11
|
Наименование параметров
|
Типоисполнения регулятора АК
|
|
АК-11А 1УЗ
|
АК-11А 2УЗ
|
АК-11А ЗУЗ
|
АК-11А 4УЗ
|
АК-11Б УЗ
|
|
АК-11А-1ТЗ
|
АК-11А-2ТЗ
|
АК-11А-ЗТЗ
|
АК-11А-4ТЗ
|
АК-11Б-ТЗ
|
|
Номинальное напряжение постоянного тока, В
|
550
|
250
|
220
|
|
Номинальное напряжение переменного тока, В
|
-
|
500
|
|
Номинальный ток, А
|
1
|
3
|
5
|
9
|
20
|
|
Пределы давления отключения, кПа
|
300-900
|
|
Перепад давлений при растворе 5-10 мм
и давлении отключения 300-900 кПа
|
140-180
|
|
Перепад давлений при растворе 10-15 мм
и давлении отключения 550-900 кПа
|
180-210
|
|
Раствор контактов, мм
|
5-15
|
|
Масса, кг, не более
|
2,5
|
2,2
|
|
Нажатие контактов, Н, не менее
|
4,5
|
