Резистор СР-300
 |
Резисторы СР-300 (сопротивление СР-300) применяются для регулировки и установки необходимых токов управления в силовых электрических цепях. Используются в качестве добавочных, нагревательных, нагрузочных, пусковых, разрядных, регулирующих, тормозных устройств. На основе резисторов СР 300 комплектуются ящики сопротивлений и блоки резисторов приводов экскаватора ЭКГ.
Мощность резисторов СР 300 не более 300Вт.
Габаритные размеры резисторов СР: длина 238 мм, диаметр 58 мм, вес не более 1,5 кг. |

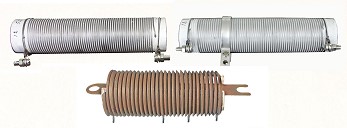

Резисторы СР подразделяются на два типа:
- резистор постоянный СР-300 ГРИФ.434171.001
- резисторы переменные СР-300Р ГРИФ.434171.003
Постоянный резистор СР-300 состоит из фарфорового или стеатитового цилиндра с намотанным на него резистивным элементом из высокоомной проволоки, на концах элемента имеются выводы.
Переменный резистор СР-300Р состоит из резистора постоянного СР-300 с установленным на нем регулировочным выводом в виде хомута.
технические данные резисторов СР300
|
Тип
|
Сопротивление, Ом
|
|
СР–300
|
0,62; 0,8; 0,98; 1,08; 1,34; 1,8; 2,38; 2,72; 3,4; 3,8; 4,28; 4,8; 5,3; 7,45; 9,35; 11,8; 15,3; 17,0; 21,0; 23,4; 33,8; 42,0; 48,0; 51,0; 69,0; 85,0; 95,0; 106,0; 118,0; 132,0; 148,0; 163,0; 176,0
|
|
СР–300Р
|
0,62; 0,8; 0,98; 1,08; 1,34; 1,8; 2,38; 2,72; 3,4; 3,8; 4,28; 4,8; 5,3; 7,45; 9,35; 11,8;15,3; 17,0; 21,0; 23,4; 33,8; 42,0; 48,0; 51,0; 69,0; 85,0; 95,0; 106,0; 118,0; 132,0; 148,0; 163,0; 176,0
|
|
ПС – 418
|
585,0; 440,0; 34,0; 260,0; 220,0; 188,0; 140,0; 96,0; 180,0
|
|
ПС – 418
|
68,0; 48,0; 37,0; 27,6; 21,6; 8,0
|
|
ПС – 418
|
18,0; 14,0; 12,0; 5,8; 5,0; 48,0; 14,0; 8,0; 6,01; 6,9; 27,6; 37,00; 12,0; 67,0; 50,0
|
|
ПС – 418
|
4,4; 3,5; 2,8; 2,08; 2,3; 2,6; 3,4; 4,0; 1,1; 0 , 95; 1,4
|
|
