Усилитель УМ3П 1,6-127/50
Трехфазный магнитный усилитель УМ3П применяется для изменения величины и направления токов в независимой обмотке возбуждения генератора на экскаваторе.
Трехфазная схема включения магнитных усилителей УМЗП собирается из трех однофазных усилителей и применяется для создания усилителей большой мощности, предназначенных в качестве силовых магнитных усилителей с выпрямленным током нагрузки. Такой магнитный усилитель состоит из шести магнитопроводов, на которых расположены рабочие обмотки. При питании обмоток независимого возбуждения генераторов от силовых магнитных усилителей большой мощности требуется, чтобы выпрямленный ток на выходе усилителя имел меньшую пульсацию. Этому требованию отвечают трехфазные силовые магнитные усилители УМЗП. Кроме того, трехфазные схемы включения магнитных усилителей УМЗП, имея малую величину пульсации, а следовательно, и большую постоянную составляющую пульсирующего тока, обладают большим коэффициентом усиления и меньшими габаритами по сравнению с однофазными.
технические характеристики усилителя УМЗП-1,6-127/50
|
Наименование параметров
|
Показатели
|
|
номинальное напряжение питания линейное (эффективное значение), в
|
127
|
|
частота, Гц
|
50
|
|
номинальный ток нагрузки (эффективное значение), А
|
7,66
|
|
минимальный ток нагрузки (эффективное значение), А, не более
|
0,5
|
|
номинальное напряжение на выходе усилителя линейное (эффективное значение), в, не менее
|
100
|

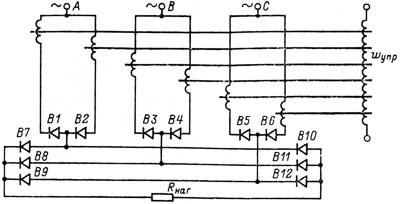

схема обмоток усилителя УМЗП
