Выключатель ВМЭ-6-200

Масляный выключатель ВМЭ 6-200-1,25 применяется в закрытых установках высокого напряжения переменного тока с частотой 50 Гц. В нем применен упрощенный вариант дугогасительного устройства, представляющий собой горизонтально расположенную фибровую трубку с отверстиями по концам для неподвижных контактов и с контактной перемычкой внутри. Выключатель ВМЭ-6-200-1,25 относится к классу однобаковых масляных выключателей, в которых масло служит не только дугогасящей средой, но и изоляцией между токоведущими и заземленными частями, между полюсами и разомкнутыми контактами. Все три полюса выключателя ВМЭ помещены в один общий бак. Каждый полюс имеет простой разрыв без специальных дугогасительных устройств. Управление выключателем ВМЭ осуществляется отдельными ручными приводами ПРБА и ПМ-300. По желанию заказчика возможна поставка привода ПМ-300 (ПРБА) отдельно от выключателя.
Выключатель ВМЭ6-200 имеет два варианта исполнения:
- для стационарных установок — небольших распределительных устройств, моторных ящиков и т.д.;
- для передвижных установок — экскаваторов, электротракторов и т.п.

Контактная группа ВМЭ-6-200
Контактная система выключателя состоит из рабочих и дугогасительных контактов. Рабочими неподвижными контактами являются скобы, прикрепленные к нижним концам токоведущих стержней изоляторов, а рабочими подвижными - контакты щеточного типа, прикрепленные к изоляционной штанге. Дугогасительными контактами являются угольники, прикрепленные к рабочим контактам дугогасительными подвижными контактами. Контактное давление создается расположенными под подвижными контактами плоскими стальными пружинами. Дугогасительные контакты размыкаются позже рабочих, благодаря этому при отключении на них возникает и горит дуга.

Контакты маслянного выключателя ВМЭ-6-200

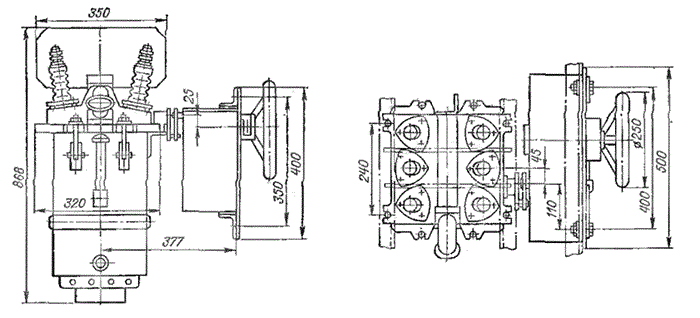

Габаритные размеры выключателя ВМЭ 6-200 с приводом ПМ-300
