Выключатель ВВТЭ

выключатель ввтэ 10 20 630, ввтэ м 10 20 630  Трехполюсный вакуумный выключатель ВВТЭ-10-20-630 и ВВТП-10-20-630 применяется в силовых распределительных устройствах (шкафах) экскаваторов, нефтебуровых установок, роторных комплексов.

 Схема обозначения ВВТЭ-10-20/630 УХЛ2:
В - выключатель вакуумный;
Т - трехполюсный;
Э - специального исполнения;
10 - номинальное напряжение выключателя, кВ;
20 - номинальный ток отключения выключателя, кА;
630 (1000) - номинальный ток выключателя,А;
УХЛ2 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Основные технические данные выключателей ВВТ:
Номинальное напряжение 10 кВ.,
Наибольшее напряжение 12 кВ.,
Номинальный ток 630 А,
Номинальный ток отключения 20 кА.
Собственное время отключения не более 0,1 с,
Коммутационная износостойкость при токах КЗ (суммарное число операций ВО):
- при токе 20 кА - 30
- при токе 10 кА - 50
Механический ресурс выключателя, цикл ОВ, не менее 20000
Номинальное напряжение электромагнитного привода и других
элементов вспомогательных цепей 220в.,
Ток потребления электромагнита включения не более 55А,
Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 220в, А:
переменного напряжения при cosφ = 0,4.. 0,8,
постоянного напряжения при постоянном времени 0,01 с 0,16,
Масса выключателя ВВТ – 150 кг.,

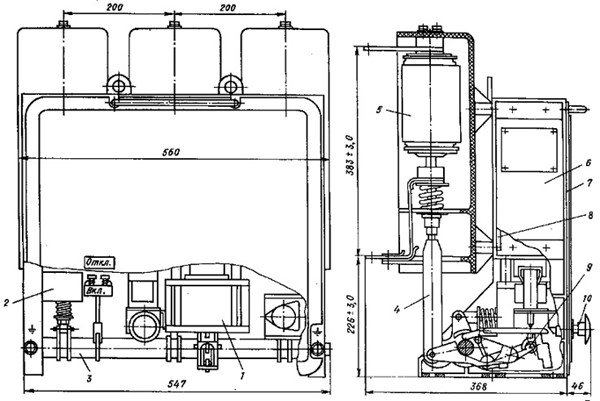

Габаритные размеры выключателя ВВТ 10-20-630

ввтэ-10-20/630, крув 10, круэ 10-400-20, ввтэ 10, выключатель ввтп 10, крунб 10, пп 10-6/630, ввтэ 10 20 630

1 - встроенный электромагнитный привод;
2 - буфер;
3 - вал выключателя;
4 - тяги изоляционные;
5 - полюсы;
6 - рама;
7 - лицевая крышка;
8 - панель с элементами управления;
9 - механизм свободного расцепления;
10 - кнопка ручного аварийного отключения.

 Примечание: Выключатель ВВТЭ-10-20/630 отличается от выключателя ВВТП-10-20/630 только габаритом по высоте, за счет установленного на подставке электромагнитного привода. Поэтому расстояние от плоскости катания до оси вывода нижних подвижных контактов у ВВТЭ составляет 564 мм, а у выключателя ВВТП 364 мм.



Принцип работы вакуумных выключателей ВВТЭ и ВВТП:
Рабочее положение выключателей только вертикальное. Выключатели ВВТЭ и ВВТП обеспечивают нормальную работу при крене и дифференте до 15°. Ручное неоперативное включение выключателей ВВТ осуществляется рычагом включения. Гнездо рычага включения устанавливается на четырехгранный выступ вала выключателя с левой стороны. Нажатием на рычаг вниз осуществляется включение выключателя. При этом нужно учитывать возможность опрокидывания выключателя, поэтому вручную его лучше включать в контрольном зафиксированном положении выдвижного элемента в шкафу КРУ.
Механическая блокировка предназначена для предотвращения включения выключателя ВВТЭ (ВВТП) в промежуточном его положении в шкафу КРУ (между рабочим и контрольным), а также для предотвращения вкатывания и выкатывания выдвижного элемента из шкафа КРУ при включенном положении выключателя.
Блокировка состоит из корпуса, внутри которого перемещается ось фиксатора, кинематически связанная с тягой, позволяющей перемещать ось на 25 мм. Возврат оси в исходное положение осуществляется пружиной, установленной внутри корпуса.

Блок контактов предназначен для блокировки вспомогательных цепей выключателя, а также для сигнализации положения выключателя в шкафу КРУ. Блок контактов выключателя ВВТ состоит из выключателей ВПК-2010, установленных на кронштейне, и толкателя с подпружиненными нажимными элементами, позволяющими регулировать момент срабатывания. Выключатель ВВТЭ-10 применяется в КРУВ-10, КРУЭ-10В-400-20, а выключатель ВВТП-10 в КРУНБ-10, ПП-10-6/630ХЛ1.
