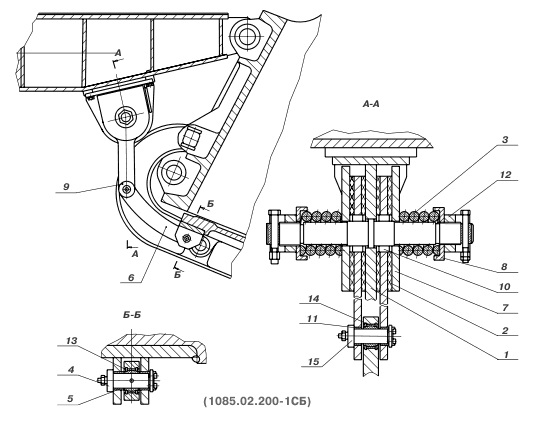

Механизм торможения ковша 1085.02.200-1СБ
![стойка 1085.02.201, кольцо 1080.02.208, пружина 1080.02.217, ось 1085.02.215, втулка 1085.02.216, рычаг 1085.02.217, ребро 1085.02.218, шайба 1085.02.219, диск 1085.02.220, втулка 1085.02.221, втулка 1085.02.223, гайка 1085.02.225](/filestore/%d0%9c%d0%b5%d1%85%d0%b0%d0%bd%d0%b8%d0%b7%d0%bc%20%d1%82%d0%be%d1%80%d0%bc%d0%be%d0%b6%d0%b5%d0%bd%d0%b8%d1%8f%20%d0%ba%d0%be%d0%b2%d1%88%d0%b0%201085.02.200-1%d0%a1%d0%91.JPG)
|
Механизм торможения 1085.02.200-1 в сборе:
№ поз.
|
Наименование
|
Кол-во, шт.
|
Вес, кг
|
1
|
Стойка 1085.02.201
|
1
|
51,1
|
2
|
Кольцо 1080.02.208-1
|
4
|
1,0
|
3
|
Пружина 1080.02.217
|
2
|
5
|
4
|
Ось 1085.02.215
|
2
|
1,0
|
5
|
Втулка 1085.02.216
|
2
|
0,18
|
6
|
Рычаг 1085.02.217
|
1
|
18
|
7
|
Ребро 1085.02.218
|
2
|
11
|
8
|
Шайба 1085.02.219
|
2
|
1
|
9
|
Диск 1085.02.220
|
2
|
15
|
10
|
Втулка 1085.02.221
|
2
|
0,99
|
11
|
Втулка 1085.02.223
|
2
|
0,11
|
12
|
Гайка 1085.02.225
|
2
|
2
|
13
|
Кольцо В6260С2А ГОСТ13941 -86
|
4
|
0,011
|
14
|

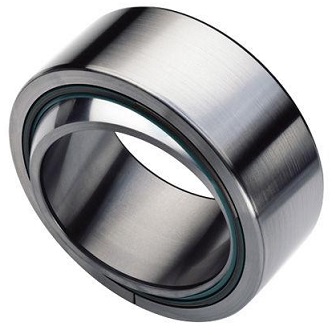

Подшипник ШС-40 ГОСТ3635-78
|
2
|
0,33
|
