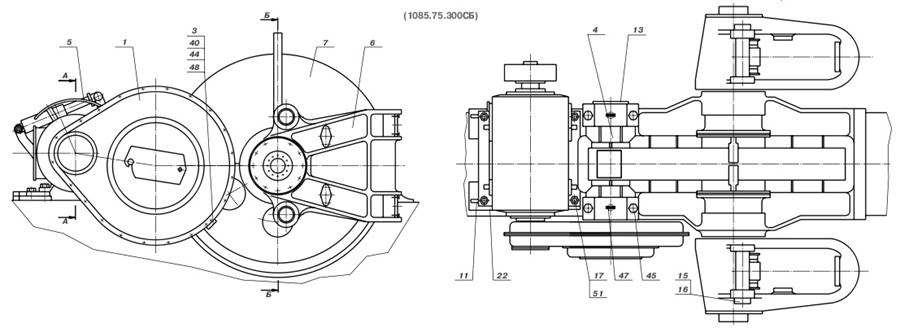

Механизм напорный 1085.75.300СБ
![кожух 1080.05.550-1 сб, бонка 1080.05.363 сб, кронштейн 1080.55.308 сб, вал 1085.55.350-1 сб, кожух двигателя 1082.05.550-1, седловой подшипник 1080.75.301 сб, кожух 1085.75.315 сб, кремальерная шестерня 1085.75.350 сб, напорное колесо 1085.75.390 сб, упор 1080.05.369-1, моторная шестерня 1080.05.372-1, крышка 1080.05.376, шкив 1080.05.387, штифт 1080.05.393, кольцо 1080.05.395, болт 1080.05.396, прокладка 1080.05.399, 1080.05.317, бонка 1080.05.371-1, кольцо 1085.75.355, втулка 1085.75.356, кольцо 1085.75.357, фланец 1085.75.358, 1085.75.359, стопор 1085.75.360, болт 1085.75.363, гайка 1085.75.364, стопорный болт 1085.75.365, стопорная планка 1085.75.366, палец 1085.75.367, напорный вал 1085.75.379, винт-масленка мв 3/8](/filestore/resizedimages/888a2c74-d05d-4f3b-8f28-6ea9493bb0f8.JPG)
|
Напорный механизм 1085.75.300 в сборе:
Номер
|
Наименование
|
Кол-во
|
Вес, кг
|
1
|
Кожух первой передачи 1080.05.550-1СБ
|
1
|
89,0
|
2
|
Бонка 1080.05.363СБ
|
2
|
30
|
3
|
Кронштейн 1080.55.308СБ
|
1
|
1
|
4
|
Вал промежуточный 1085.55.350-1СБ
|
1
|
474
|
5
|
Кожух напорного двигателя 1082.05.550-1СБ
|
1
|
29,0
|
6
|

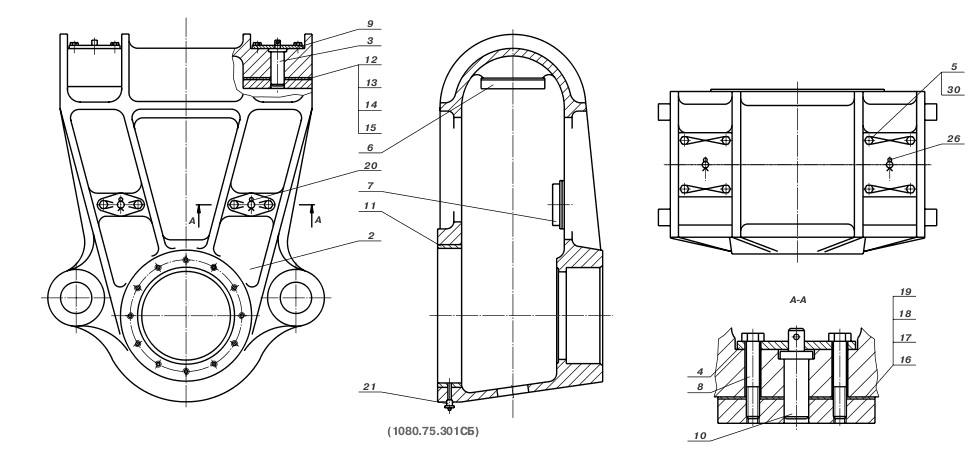

Подшипник седловой 1080.75.301СБ
|
2
|
638
|
7
|
Кожух 1085.75.315СБ
|
1
|
165
|
8
|
Шестерня кремальерная 1085.75.350СБ
|
2
|
120
|
9
|
Колесо напорное 1085.75.390СБ
|
1
|
911
|
11
|
Упор 1080.05.369-1
|
1
|
0,16
|
12
|
Шестерня моторная 1080.05.372-1
|
1
|
18
|
13
|
Крышка 1080.05.376
|
1
|
8
|
14
|
Шкив 1080.05.387
|
1
|
31,0
|
15
|
Штифт 1080.05.393
|
2
|
0,3
|
16
|
Кольцо 1080.05.395
|
2
|
0,64
|
17
|
Болт 1080.05.396
|
4
|
0,83
|
18
|
Прокладка 1080.05.399
|
8
|
0,17
|
19
|
Прокладка 1080.05.399-01
|
4
|
0,7
|
20
|
Прокладка 1080.05.317
|
8
|
0,013
|
21
|
Прокладка 1080.05.317-01
|
8
|
0,008
|
22
|
Бонка 1080.05.371-1
|
4
|
11
|
23
|
Кольцо 1085.75.355
|
2
|
6
|
24
|
Втулка 1085.75.356
|
2
|
6
|
25
|
Кольцо 1085.75.357
|
2
|
9
|
26
|
Фланец 1085.75.358
|
1
|
11
|
27
|
Фланец 1085.75.359
|
1
|
12
|
28
|
Шайба стопорная 1085.75.360
|
32
|
0,015
|
29
|
Кольцо 1085.75.361
|
2
|
9
|
30
|
Крышка 1085.75.362
|
2
|
14
|
31
|
Болт 1085.75.363
|
32
|
0,164
|
32
|
Гайка 1085.75.364
|
2
|
16
|
33
|
Болт стопорный 1085.75.365
|
2
|
0,22
|
34
|
Планка стопорная 1085.75.366
|
2
|
0,028
|
35
|
Палец 1085.75.367
|
2
|
26
|
36
|
Вал напорный 1085.75.379
|
1
|
543
|
40
|
Болт М 12x30.58 ГОСТ7798-70
|
2
|
0,044
|
41
|
Болт М 16x100.58 ГОСТ7798-70
|
2
|
0,193
|
42
|
Болт ЗМ16x30.58 ГОСТ7798-70
|
24
|
0,083
|
43
|
Винт М6-8дх20.14Н ГОСТ1476-93
|
2
|
0,0043
|
44
|
Гайка М12.5 ГОСТ 5915-70
|
2
|
0,018
|
45
|
Гайка М36.5 ГОСТ 5915-70
|
4
|
0,377
|
46
|
Гайка 2М36.5 ГОСТ 5915-70
|
4
|
0,449
|
47
|
Рым-болт М12 ГОСТ 4751-73
|
2
|
0,19
|
48
|
Шайба стопорная 12.02
|
2
|
0,006
|
49
|
Шайба стопорная 16.02
|
24
|
0,009
|
50
|
Шплинт 6,3x71 ГОСТ 397-79
|
4
|
0,018
|
51
|
Шайба стопорная 36.02
|
4
|
0,044
|
55
|
Подшипник сферический
|
2
|
26
|
56
|
Подшипник конический
|
2
|
63
|
57
|
Масленка МВ3/8
|
6
|
0,052
|
