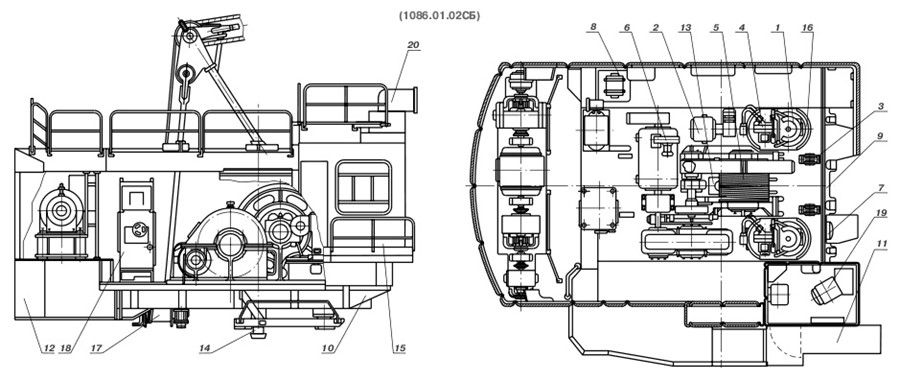

Платформа с механизмами 1086.01.02СБ
![тормоз 1080.17.00, пневмосистема 1080.19.00, установка 1085.10.200, установка 1085.18.00, лебедка 1085.20.00, установка 1085.21.00, марка 1085.22.00, крепление выпрямителя 1085.46.00, ограждение 1085.59.100, поворотная рама 1086.08.00, площадка 1086.08.200, противовес 1086.08.400, привод 1086.11.00, цапфа 1086.12.00, кабина 1086.13.00, редуктор 1086.16.00, лебедка 1086.69.00](/filestore/resizedimages/70d7c670-c3cc-45ec-a29a-dbc431786536.JPG)
|
Платформа 1086.01.02 в сборе:
№ поз.
|
Наименование
|
Кол-во, шт.
|
Вес, кг
|
1
|
Тормоз поворота 1080.17.00-2СБ
|
2
|
109
|
2
|
Пневмосистема 1080.19.00-3СБ
|
1
|
782
|
3
|
Установка башмаков 1085.10.200СБ
|
1
|
96,6
|
4
|
Установка вентилятора 1085.18.00-5СБ
|
2
|
42
|
5
|
Лебедка подъемная 1085.20.00-1СБ
|
1
|
11472
|
6
|
Установка вентилятора 1085.21.00-ЗСБ
|
1
|
67
|
7
|
Марка машины 1085.22.00-1СБ
|
1
|
9
|
8
|
Крепление сварочного выпрямителя 1085.46.00-1СБ
|
1
|
6
|
9
|
Ограждение для смазки пят стрелы 1085.59.100-1СБ
|
1
|
7
|
10
|
Поворотная рама 1086.08.00-2СБ
|
1
|
12785
|
11
|
Площадки платформы 1086.08.200СБ
|
1
|
2350
|
12
|
Противовес 1086.08.400СБ
|
1
|
6350
|
13
|
Привод токоприемника 1086.11.00СБ
|
1
|
72
|
14
|
Цапфа центральная 1086.12.00СБ
|
1
|
814
|
15
|
Кабина машиниста 1086.13.00СБ
|
1
|
2583
|
16
|
Редуктор поворота 1086.16.00СБ
|
2
|
2050
|
17
|
Лебедка стреловая 1086.69.00СБ
|
1
|
1423
|
