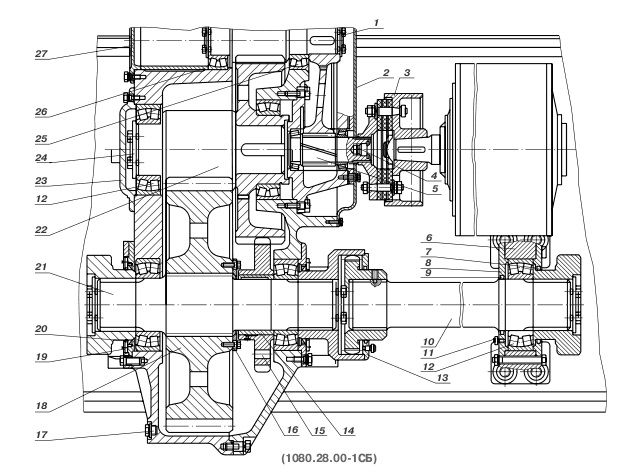

Редуктор ходового механизма 1080.28.00-1СБ
|
Редуктор 1080.28.00-1 в сборе:
|
№ поз.
|
Наименование
|
Кол-во, шт
|
Вес, кг
|
|
1
|
Вал II 1080.28.09-1СБ
|
1
|
142
|
|
2
|
Кожух 1080.28.42
|
1
|
26
|
|
3
|
Муфта упругая 1080.28.29СБ
|
1
|
55
|
|
4
|
Пробка 1080.28.54
|
1
|
0,5
|
|
5
|
Вал I 1080.28.01СБ
|
1
|
73
|
|
6
|
Корпус подшипника 1080.28.35
|
1
|
92
|
|
7
|
Кольцо СП 242-218-14 ГОСТ6308-71
|
1
|
0,46
|
|
8
|
Крышка 1080.28.36
|
1
|
12,7
|
|
9
|
Кольцо СП 197-168-12 ГОСТ6308-71
|
1
|
0,38
|
|
10
|
Вал 1080.28.40-1
|
1
|
152
|
|
11
|
Масленка МВ-3/8
|
1
|
0,05
|
|
12
|
Подшипник 113532 ГОСТ520-89
|
1
|
23
|
|
13
|
Муфта зубчатая 1080.28.24-1СБ
|
4
|
95,5
|
|
14
|
Втулка 1080.28.65-2
|
1
|
0,65
|
|
15
|
Колесо смазочное 1080.28.23-3
|
1
|
1,9
|
|
16
|
Шайба 1080.28.21
|
1
|
8,7
|
|
17
|
Пробка 408415.013-00.000
|
2
|
0,28
|
|
18
|
Колесо зубчатое 1080.28.20-1
|
1
|
485
|
|
19
|
Кольцо нажимное 0.04518
|
2
|
1,9
|
|
20
|
Манжета 0.03520-04
|
2
|
0,19
|
|
20
|
Пружина 220
|
2
|
0,05
|
|
21
|
Вал 1080.28.19-1
|
1
|
140
|
|
22
|
Вал III 1080.28.13СБ
|
1
|
295
|
|
23
|
Крышка 1080.28.46
|
1
|
14
|
|
24
|
Шайба упорная 1080.28.58
|
4
|
2,7
|
|
25
|
Подшипник 113618, ГОСТ520-89
|
1
|
8,8
|
|
26
|
Втулка 1080.28.72
|
1
|
4,43
|
|
27
|
Шайба 1080.28.12
|
1
|
0,7
|
