Пневмораспределитель 03820.00-01
Пневмораспределитель 03820.00-01 (РЭП1-1-20) - одноклапанный, с одной катушкой управления, применяется для управления шиннопневматической муфтой или цилиндрами в пневмосистеме управления экскаватора ЭКГ.
По конструктивному исполнению распредблока распределители РЭП имеют повышенную устойчивость к наличию твердых частиц и капельной влаги в рабочей среде (сжатый воздух по классу загрязненности 10, ГОСТ 17433-80).
Условный проход Ду - 20 мм.,
Номинальное давление воздуха 6,3 кгс/см3
Тип управления - вентиль ВВ-32Ш
Напряжение катушки управления - 110/220 в.
Устройство
Распределители РЭП состоят из корпуса, во внутренних полостях которого расположены подвижные золотники с клапанами. Перемещение золотников производится при помощи соленоидного включающего вентиля ВВ-32Ш, который подает или отводит сжатый воздух от поршней золотников, расположенных на их торцах. Подсоединение трубопроводов к корпусу распределителя - резьбовое.
|

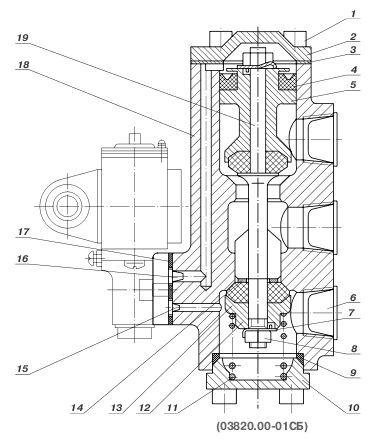

№ поз.
|
Наименование
|
Кол-во в изделии
|
Вес, кг
|
|
1
|
Винт M10-8gx25.56.019 ГОСТ11738-72
|
10
|
0,026
|
|
2
|
Крышка 03820.00.01-01
|
1
|
0,14
|
|
3
|
Прокладка 03820.00.02-01
|
1
|
0,005
|
|
4
|
Манжета 3-50x30-6 ГОСТ14896-84
|
1
|
0,016
|
|
5
|
Поршень 03817.00.32
|
1
|
0,4
|
|
6
|
Пробка 9
|
3
|
0,003
|
|
7
|
Шайба стопорная 03817.00.07
|
2
|
0,002
|
|
8
|
Гайка 03817.00.08
|
2
|
0,008
|
|
9
|
Кольцо 03817.00.23-01
|
1
|
0,004
|
|
10
|
Крышка 03817.00.38
|
1
|
0,15
|
|
11
|
Пружина 03817.00.34
|
1
|
0,03
|
|
12
|
Тарелка 03817.00.31-1
|
1
|
0,01
|
|
13
|
Клапан 03817.00.15-01
|
2
|
0,01
|
|
14
|
Шайба 03817.00.14-01
|
1
|
0,01
|
|
15
|
Пробка 1
|
1
|
0
|
|
16
|
Пробка 2
|
1
|
0
|
|
17
|
Прокладка 03817.00.05
|
1
|
0,01
|
|
18
|
Корпус 03820.00.04
|
1
|
1,9
|
|
19
|
Шток 03817.00.30
|
1
|
0,14
|
Вы можете купить пневмораспределитель РЭП из наличия на складе в г. Екатеринбург.
