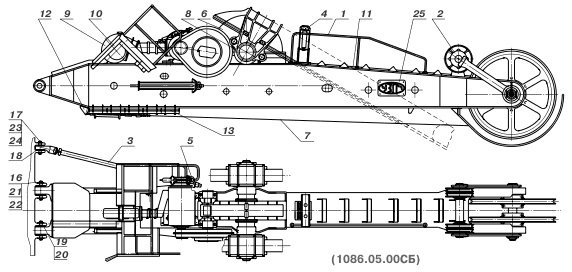

Стрела 1086.05.00СБ
![перила 1080.05.36, стрела 1080.05.39-Зсб, тяга 1080.05.65-1, установка 1080.05.600-1, тормоз напора 1080.05.700-1сб, механизм 1085.75.300сб, защита стрелы 1085.05.400-1сб, ограничитель хода рукояти 1080.05.980-1сб, вентиляция 1085.55.850-3сб, площадка 1085.76.01-1сб, система смазки 1085.76.80-2сб, корпус стрелы 1086.05.100-Зсб, амортизатор 1086.05.800сб](/filestore/%d0%97%d0%b0%d0%bf%d1%87%d0%b0%d1%81%d1%82%d0%b8%20%d0%ad%d0%9a%d0%93-5/%d1%81%d1%82%d1%80%d0%b5%d0%bb%d0%b0%201086.05.00.jpg)
|
Стрела 1086.05.00 в сборе:
Поз.
|
Наименование
|
Кол-во, шт.
|
Вес, кг
|
1
|
Перила 1080.05.36СБ
|
1
|
15,0
|
2
|
Головная часть стрелы 1080.05.39-ЗСБ
|
1
|
2680
|
3
|
Тяга 1080.05.65-1СБ
|
2
|
198
|
4
|
Установка направляющих роликов 1080.05.600-1СБ
|
1
|
106
|
5
|
Тормоз напора 1080.05.700-1СБ
|
1
|
106
|
6
|
Механизм напорный 1085.75.300СБ
|
1
|
4300
|
7
|
Защита стрелы 1085.05.400-1СБ
|
1
|
76,6
|
8
|
Ограничитель хода рукояти 1080.05.980-1СБ
|
1
|
9,0
|
9
|
Вентиляция напора 1085.55.850-3СБ
|
1
|
113
|
10
|
Площадка 1085.76.01-1СБ
|
1
|
233
|
11
|
Система смазки стрелы 1085.76.80-2СБ
|
1
|
48,5
|
12
|
Корпус стрелы 1086.05.100-ЗСБ
|
1
|
8840
|
13
|
Амортизатор 1086.05.800СБ
|
2
|
162
|
16
|
Валик 1080.05.88
|
2
|
9
|
17
|
Шайба 1080.05.89
|
4
|
1
|
18
|
Шайба 1080.05.488
|
2
|
0,62
|
19
|
Шайба 1080.05.488-01
|
2
|
0,74
|
20
|
Шайба 1080.05.488-02
|
2
|
2
|
21
|
Шайба А64.02
|
4
|
1
|
22
|
Шплинт 10x80 ГОСТ397-79
|
4
|
0,057
|
23
|
Шплинт 12x140 ГОСТ397-79
|
4
|
1
|
24
|
Ось 100x320 ГОСТ 9650-80
|
2
|
20
|
25
|
Марка 0.09665
|
2
|
6
|
