Двигатель АЭ4-400

Сетевой электродвигатель АЭ-4-400 применяется для комплектации преобразовательных пятимашинных агрегатов экскаваторов ЭКГ-4,6Б, ЭКГ-5, ЭКГ-5А, и работает от сети переменного тока напряжением до 6000В. Является заменой устаревшему АЭ113-4.
Высоковольтные электродвигатели АЭ4-400 изготавливаются для различных климатических зон, в т.ч. для тропиков и севера.
Тип исполнения IM-1004 (на лапах).

Пример обозначения двигателя АЭ4-400L-4У2:
А — электродвигатель асинхронный защищенного исполнения с короткозамкнутым ротором;
Э — экскаваторный;
4 — серия, на базе которой выполнены электродвигатели;
400 — высота оси вращения электродвигателей в мм;
L или X—установочный размер по длине корпуса;
4 или 6 — число полюсов;
У2 или Т2 — климатическое исполнение и категория размещения

Электродвигатели АЭ4 предназначены для работы в следующих усло­виях:
— высота над уровнем моря не более 1000 м;
— температура окружающего воздуха от минус 450до плюс 40 °С,
— относительная влажность до 80% при температуре 200С для электродвигателей исполнения (У2);
— относительная влажность до 90% при температуре 27 °С для электро­двигателей тропического исполнения (Т2);
— отклонение напряжения сети от номинального в пре­делах от минус 5% до плюс 10%;
— окружающая среда должна быть невзрывоопасной, не содер­жащей токопроводящей пыли;
— содержание коррозионно-активных агентов — сернистого газа от 20 до 250 мг/м2*сут, хлоридов менее 0,3 мг/м2*сут, содержание инертной пыли до 10 мг/м3.

Электродвигатели АЭ4 400 выполнены на подшипниках качения. Смазка подшипников консистентная - литол. Коробка выводов БАРНО штампованная, имеет муфту кабельную, допуска­ет присоединение как медных, так и алюминиевых кабелей. Степень защиты двигателей от воздействия окружающей среды IP21, степень защиты коробки выводов IР55. Способ охлаждения IC01.

технические характеристики электродвигателя АЭ 4-400

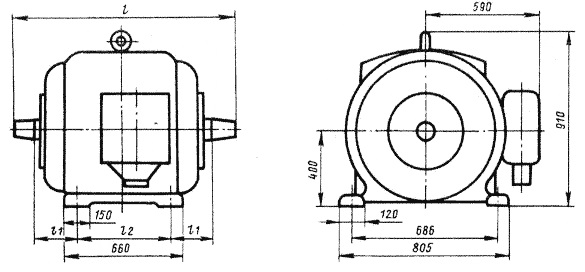

габаритные и установочные размеры двигателя АЭ4
