ДПЭ-52
Электродвигатели постоянного тока ДПЭ-52 мощностью 54 кВт., применяются для приводов главных механизмов экскаваторов ЭКГ в качестве двигателей «хода» и «напора», а также могут быть применены в других исполнительных механизмах.
Двигатели ДПЭ52 используются в районах умеренного и тропического климата на высоте не более 1000 м над уровнем моря, с температурой окружающего воздуха от +40 до -60С и относительной влажностью не более 80% при +20С, в условиях взрывобезопасной окружающей среды, не содержащей агрессивных паров, газов и токопроводящей пыли.

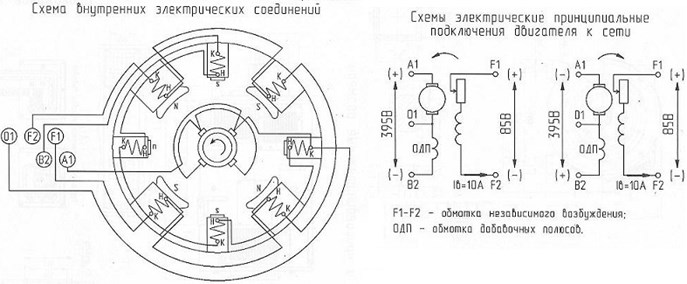

Схема подключения и соединения
технические характеристики
|
Номинальный режим работы по ГОСТ 183-74
|
S2,45 мин
|
|
Степень защиты по ГОСТ 17494-87
|
IP-54
|
|
Способ охлаждения по ГОСТ Р МЭК 60034-6-2012
|
IC 400
|
|
Мощность номинальная, кВт
|
54
|
|
Напряжение якоря номинальное, В
|
395
|
|
Ток якоря номинальный, А
|
150
|
|
Частота вращения, об./мин.
|
|
|
номинальная
|
1200
|
|
максимальная
|
2200
|
|
Номинальный момент, Нхм
|
430
|
|
Способ возбуждения
|
независимое
|
|
Режим работы обмотки возбуждения
|
S1
|
|
Напряжение обмотки возбуждения при 115°С, В
|
85
|
|
Ток обмотки возбуждения при 115°С, А
|
10,0
|
|
Число паралл. ветвей обмотки возбуждения
|
1
|
|
К.П.Д.,%
|
91,0
|
|
Ток якоря (не более 60 сек) при:
|
|
|
максимальном моменте и номинальном напряжении, А
|
380
|
|
максимальном моменте при трогании с места и частоте вращения не более 20% номинальной, А
|
460
|
|
Максимальный момент при:
|
|
|
номинальном напряжении, Н*М
|
1030
|
|
трогании с места и частоте вращения не более 20% номинальной, Н*М
|
1230
|
|
Класс изоляции по ГОСТ 8865-93
|
Н
|
|
Допустимое значение вибрации, мм/с
|
4,5
|
|
Максимально допустимый уровень звуковой мощности по ГОСТ Р 53148-2008, дБА
|
94
|
|
Динамический момент инерции якоря, кгхм2
|
1,9
|
|
Биение коллектора в состоянии поставки, не более, мм
|
0,05
|
|
Масса, кг
|
945
|
