Пневмомотор П13-16

Специальный поршневой пневмомотор П13-16 применяется в составе пневмопривода буровых ключей АКБ-ЗМ2 и АКБ-4 на предприятиях нефте-газодобывающей промышленности. Рабочее положение вала пневмомотора П-13-16 - вертикальное.
Отвод воздуха от рабочей зоны оператора и глушение шума осуществляется за счет специальных рукавов. Пневмодвигатель П13 рассчитан на эксплуатацию при температуре окружающей среды от -40°С до +40°С и относительной влажности воздуха до 98% при +25°С.


технические характеристики

 Номинальное давление воздуха на входе, МПa

0,63

 Номинальная мощность пневмомотора П13, кВт

13

 Номинальная частота вращения выходного вала, об/с

16,6

 Номинальный удельный расход воздуха, м3/мин, кВт

1,02

 Величина условного прохода присоединительной арматуры, мм

25

 Габаритные размеры, мм.

460х420х460

 Масса, кг.

110

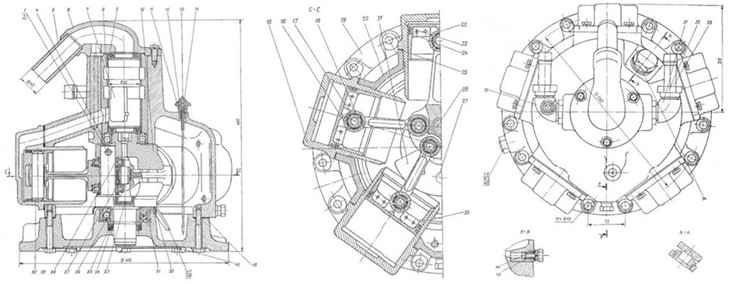

ЗИП пневмомотора П13-16



№поз

Наименование

Кол-во, шт.

1

 Штифт конический ДР13У-083

1

2

 Шплинт 3.2х32 ГОСТ 397

1

3

 Гайка прорезная М12.8 ГОСТ 5935

1

4

 Подшипник радиальный 210, ГОСТ 8338

1

5

 Ниппель П2.5Ф1.003

1

6

 Колпак выхлопной П2.5Ф1-054, (П11.054-01)

1

7

 Золотник П7.5-030

1

8

 Коробка золотниковая П11.020

1

9

 Подшипник 700107, ГОСТ-8338

2

10

 Щека коленвала П2.5Ф-068А (щека П9.111)

1

11

 Кольцо 014-018-2.5-1-1

2

12

 Штуцер ДР13У-100

1

13

 Щуп масломерный П2.5Ф1.030

1

14

 Цилиндр П9.032

5

15

 Шатун прицепной П2.5Ф-036 (шатун П12.036)

4

16

 Втулка шатуна П2.5Ф2-040

5

17

 Палец поршня ДР5У-030

5

18

 Крышка корпуса П2.5Ф1.013-1 (крышка П13.013)

1

19

 Корпус пневмомотора П2.5Ф1-012 (корпус П11.012)

1

20

 Противовес П2.5Ф2-077 (противовес П9.077)

1

21

 Шатун главный П2.5Ф-037 (шатун П9.037)

1

22

 Кольцо поршневое компрессионное 120-1004025

5

23

 Кольцо поршневое маслосъёмное 120-1004035

5

24

 Прокладка цилиндра П2.5Ф.016

5

25

 Вал коленчатый П2.5Ф1.043

1

26

 Болт М10х25.58, ГОСТ 7796

23

27

 Шайба пружинная 10Н65Г, ГОСТ 6402

23

28

 Штифт цилиндрический П9.092

1

29

 Заклёпка 10х65, ГОСТ 10300

2

30

 Поршень П2.5Ф.033

5

31

 Пробка слива П7.5.091

1

32

 Пробка воздушная П9.086

1

33

 Кольцо 30-38-46-2-0

1

34

 Прокладка крышки П2.5Ф.045

1

35

 Планка П2.5Ф.041А

4

36

 Разбрызгиватель ДР13У-099

1

37

 Планка стопорная ДР13У-106

1

38

 Болт М8х16-058, ГОСТ 7807

2

39

 Маслоотражатель ДР13У-104

1

40

 Подшипник 60309, ГОСТ 7242

1

41

 Кольцо пружинное П9.015

1

42

 Болт М12.80, ГОСТ 7796

8

43

 Заглушка П2.5Ф1.034

1

44

 Упор П2.5Ф1.035

1

45

 Манжета армированная с пружиной 1-45х65-1, ГОСТ 8752

1

46

 Втулка прицепного шатуна П2.5Ф.082

4

47

 Палец прицепного шатуна П2.5Ф.081

4

48

 Подшипник 206, ГОСТ 8338

2

49

 Кольцо опорное П2.5Ф2.042А

1

50

 Пробка пальца поршня ДР5У-026

10
