Породопогрузочная машина ППН1С
Шахтная погрузочная машина ППН1 с пневматическим приводом на колесном ходу применяется при проходке горизонтальных горных выработок на разрабатываемых подземных месторождениях и строительстве подземных сооружений для погрузки взорванной горной породы с крупностью кусков до 300 мм. на различные транспортные средства, конвейеры, вагонетки и др.
Загрузка производится с рельсового пути в горной выработке высотой 2,3 метра от головки рельса. Привод машины ППН1С осуществляется от двух пневмодвигателей П12-12 суммарной мощностью 22 кВт.
Основными узлами погрузочной машины ППН 1 являются: ходовая часть ППН1С.05.00.000, поворотная платформа ППН1С.02.00.000, редуктор подъема ПМ5.03.10, сцепление ППН-1С, рабочий орган ППН1.05.00.000, корпус с пультом управления ППН1.06.00.000, механизм поворота ППН1С.07.00.000–01 и система орошения.
 |

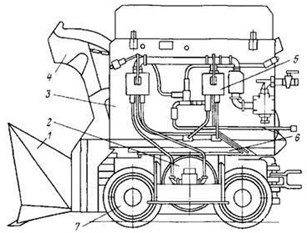

1. Ковшовый погрузочный орган
2. Пневмодвигатель (2 шт.)
3. Корпус машины ППН1
4. Рукоять ППН1
5. Пульт управления
6. Поворотная платформа
7. Ходовая тележка
|
Технические характеристики машины ППН1
|
Производительность при давлении сжатого воздуха 0,5 МПа
|
1,25 м3/мин
|
|
Вместимость ковша
|
0,25 м3
|
|
Ширина захвата
|
2200 мм
|
|
Высота загрузки
|
1300 мм
|
|
Колея
|
500, 600, 750, 900 мм
|
|
Привод
|
пневматический
|
|
Давление сжатого воздуха
|
0,4..0,7 МПа
|
|
Суммарная мощность пневмомоторов при давлении сжатого воздуха 0,5 МПа
|
22 кВт
|
|
Удельный расход воздуха при давлении сжатого воздуха 0,5 МПа
|
19,5 м3/мин
|
|
Габаритные размеры
|
2270х1150х1500 мм.
|
|
Высота транспортная, наибольшая
|
2250 мм
|
|
Масса
|
3,8 т
|

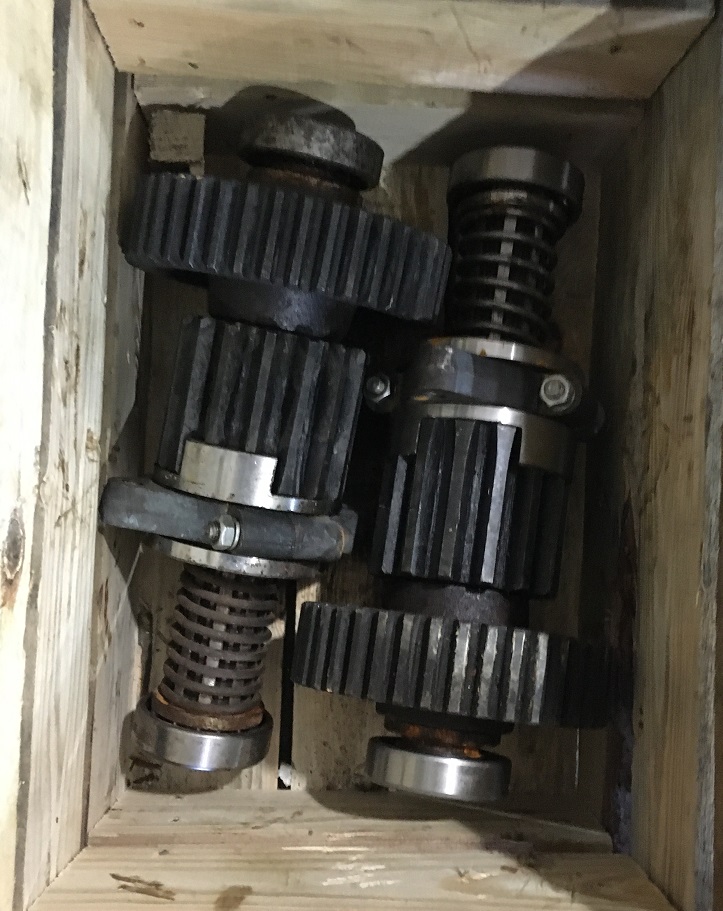

Перечень поставляемых запчастей
|
Шестерня 501.03.07
Шестерня 501.03.04
Шестерня 501.03.05
Шестерня 501.05.15
Шестерня 501.05.16
Шестерня 501.05.20
Шестерня 501.05.18
Вал-шестерня 502.03.07
Вал-шестерня 501.03.03
Вал-шестерня 501.05.17
Пружина буферная ППН1С.00.00.006
Траверса ППН1С.04.10.000
Рычаг ППН1С.00.04.000 сб
Ролик цепи ППН1С.03.03.000–01
Барабан к поворотному механизму ПМ5.03.04
Ковш ППН1.05.10.000
Цепь ПМ5.04.20 сб
Шестерня кулачковая 501.05.3
Муфта кулачковая 501.05.23
Вал конический 501.03.08
Пружина муфты выключения 501.05.29
Бугель ПМ5.05.22
Вал 501.05.34
Пневмоцилиндр поворота ППН1С.07.00.500–02
Механизм поворота ППН1С.07.00.000–01
Механизм сцепления ППН1С
Пульт управления ППН1.06.00.000

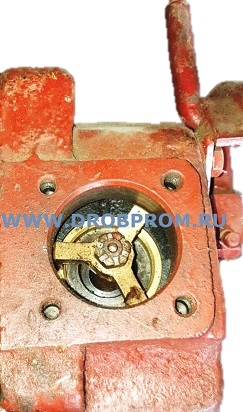

Пневмораспределитель 31.047.013.000-01
Воздухораспределитель ППН1.06.02.000
Вал-шестерня 31.047.013.015
Клапан ППН1С.06.50.000
Автомасленка ППН1С.02.03.000
Ходовая часть колеи 900
Сальник 100×125
Шкворень ППН1С.00.00.015
Скоба ППН1С.00.00.011
Шайба ППН1С.00.00.014
|
Вал шлицевой ПМ5.05.21
Ролик цепи ПМ5.03.40–02
Вал колеи 600–750 ППН1С.05.00.014–1
Вал колеи ППН1С.05.00.014–2 (900)
Колесо колеи ППН1С.05.00.015 (600)
Колесо колеи ППН1С.05.00.016 (750–900)
Ходовая часть колеи 700
Ходовая часть колеи 900
Втулка ППН1С.07.00.503
Втулка ППН1С.07.00.501
Крышка ППН1С.05.00.400 (401)
Крышка ПМ5.05.06–2
Подножка ППН1.00.05.000
Редуктор подъема ПМ5.03.10
Ходовая часть колеи ППН1С.05.00.000 (600)
Рабочий орган ППН1.05.00.000
Манжета 40×20
Манжета 60×40
Кольцо 50×60
Манжета 1,75×100
Рейка золотника ППН1С.02.01.011
Гайка 31.047.013.022-01
Платформа поворота ППН1С.02.00.000
Крышка ППН1С.05.00.400
Кулиса ППН1.05.00.002
Кулиса ППН1.05.00.003
Гайка ППН1С.00.00.002
Ролик ПМ5.03.40–01
Ось ролика ПМ5.03.18.01
Ролик 501.03.17
Крышка ППН1С.05.00.008–02
Стакан ППН1С.05.00.008–1
Концевое звено цепи ППН1С.04.05.001
Днище ковша ППН1С.04.04.011
Шестерня кулачковая 501.05.19
Ролик ПМ5.03.40–02
|
