Сборки на основе поворотных дисковых затворов XUROX с пневмоприводом применяются в системах тепло-водоснабжения, вентиляции и кондиционирования как надежное, не требующее специального обслуживания, запорно-регулирующее устройство. В зависимости от применяемых материалов поворотные затворы могут использоваться для пищевых продуктов, питьевой, технической, морской воды, газов, в том числе природного газа, масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне температур и давлений.

Данный тип затвора сконструирован для работы в условиях и температурах, при которых недопустимо использование обычного эластомера. Они могут быть использованы для управления различными средами с рабочей температурой от –190 °С до +600 °С и допустимыми протечками от 1,5% до 2%.
Используемые для сборок диаметры дисковых затворов XUROX - 50, 65, 80, 100, 125, 150, 200, 250, 300 мм.
Класс герметичности поворотного затвора типа XUROX - А по ГОСТ Р 54808-2011.

технические характеристики

Наименование параметра

Значение

 Тип затвора
 Уплотнение диска
 Материал корпуса и диска

 поворотный дисковый типа баттерфляй
металл - металл
AISI-316 (нержавейка)

 Тип пневмопривода
 Тип присоединительного фланца, ISO-5211
 Тип присоединительного отверстия
 Рекомендуемое давление воздуха в системе, бар
 Максимальное давление воздуха в системе, бар
 Время поворота на 90°,с
 Допустимая температура окружающей среды, °C
 Тип присоединения соленоидного клапана
 Материал корпуса затвора
 Вес, кг

Prisma PA10(15), двойного действия четверть оборотный
F10/F07
Квадрат 27 мм
6
8
0,5 (Без нагрузки 6 бар)
-32 +90
NAMUR
Алюминиевый сплав
5,9

Предлагаемая сборка представлена поворотным дисковым затвором XUROX из нержавеющей стали с пневматическим приводом Prisma PA15 (Prisma PA10). Корпус и диск затвора выполнены из материала AISI-316. Тип уплотнения диска - метал - метал.

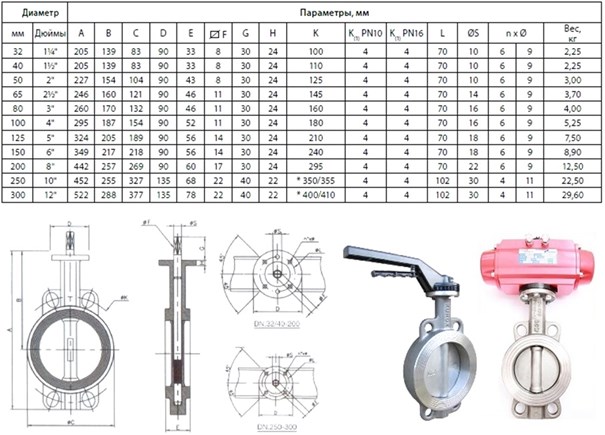

Габаритные и присоединительные размеры
